অপ্ট-লাইন আইএসও ৭ ক্লিনরুম রোবোটিক লেপ লাইন

MOQ:	1
দাম:	USD2000-USD10000/SET
স্ট্যান্ডার্ড প্যাকেজিং:	নিয়মিত চলচ্চিত্র এবং কার্টন সহ
ডেলিভারি সময়:	জমা দেওয়ার পরে 15 দিন
পেমেন্ট পদ্ধতি:	টি/টি
সরবরাহ ক্ষমতা:	500 সেট/মাস

বিস্তারিত তথ্য

পণ্য বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল

পরিচিতিমুলক নাম

CoatTech

সাক্ষ্যদান

মডেল নম্বার

OPT-লাইন ISO 7

ক্লিনরুম রোবোটিক লেপ লাইন

বিদ্যুৎ সরবরাহ::

220V/50HZ/1Ph বা অন্য বিকল্প

শক্তি ব্যবহার::

বৈদ্যুতিক বা অন্যান্য বিকল্প

মোটর::

চাইনিজ ব্র্যান্ড বা আমদানি ব্র্যান্ড

নিয়ন্ত্রণ সিটেম::

স্যুইচ স্টাইল বা পিএলসি টাচ স্ক্রিন নিয়ন্ত্রণ

সাদা বা অন্যান্য বিকল্প

আবেদন::

ধাতব পণ্য

আবরণ:

10-50 এম

ডিমেনশন::

যেমন প্রয়োজন

বিশেষভাবে তুলে ধরা:

ক্লিনরুম রোবোটিক লেপ লাইন

ওভারহেড কনভেয়র লেপ সিস্টেম

আইএসও ৭ মেনে চলা লেপ লাইন

পণ্য বিবরণ

OPT-লাইন ISO 7 — ক্লিনরুম রোবোটিক কোটিং লাইন

অটোমোটিভ অপটিক্যাল পার্টসের জন্য • হার্ড কোট + অ্যান্টি-ফগ + এলইডি ইউভি কিউরিং • ISO 7 ক্লিনরুম এনক্লোজার

পরিচ্ছন্নতা

ISO 7
(ISO 14644-1)

ক্ষমতা

৬০ → ৩০০ পিসি / ঘন্টা

এনক্লোজার

১৫ × ১২ × ৫ মি
(কনফিগারযোগ্য)

সম্মতি

CE · ATEX
অনুরোধে

০১পণ্যের সংক্ষিপ্ত বিবরণ

OPT-লাইন ISO 7 হল একটি রোবোটিক কোটিং লাইন যা বিশেষভাবে অটোমোটিভ অপটিক্যাল পার্টসের জন্য তৈরি করা হয়েছে — হেডল্যাম্প লেন্স, রিয়ার-ল্যাম্প লেন্স, রিফ্লেক্টর এবং PC বা PMMA-এর ল্যাম্প কভার। এটি একটি ছয়-অক্ষের পেইন্টিং রোবট, একটি ওভারহেড কনভেয়ার, মাল্টি-স্টেজ ফিল্টারেশন সহ একটি পজিটিভ-প্রেশার ক্লিনরুম এনক্লোজার, একটি LED UV কিউরিং টানেল এবং একটি ইলেকট্রিক কিউরিং ওভেনকে একটি PLC-নিয়ন্ত্রিত প্রোডাকশন লাইনে একত্রিত করে।

অপটিক্যাল সারফেস ভুলকে ক্ষমা করে না। ভেজা কোটিং-এর উপর ০.৫ মাইক্রনের একটি কণা পড়লে তা কিউরিং-এর পরে একটি দৃশ্যমান ত্রুটি হয়ে দাঁড়ায় — এবং একটি হেডল্যাম্প লেন্সের ক্ষেত্রে, তা একটি বাতিল করা অংশ। OPT-লাইন সেই বাস্তবতার উপর ভিত্তি করে তৈরি করা হয়েছে: পরিষ্কার বাতাস প্রবেশ করে, পার্টের উপর স্থিতিশীল ল্যামিনার এয়ারফ্লো, পুনরাবৃত্তিযোগ্য রোবট পাথ এবং নিয়ন্ত্রিত কিউরিং, যাতে লাইন থেকে বের হওয়া প্রতিটি অংশ একই ফিনিশ স্ট্যান্ডার্ড পূরণ করে।

অপ্ট-লাইন আইএসও ৭ ক্লিনরুম রোবোটিক লেপ লাইন

চিত্র ১ — ক্লিনরুম কোটিং ইউনিট, কাটঅ্যাওয়ে: সিলিং প্লেনাম থেকে HEPA-ফিল্টার করা ল্যামিনার সাপ্লাই এয়ার, হ্যাংগিং র‍্যাক সহ ওভারহেড কনভেয়ার, ভিতরে রোবোটিক স্প্রেয়িং, ফ্লোর লেভেলে রিটার্ন এয়ার।

০২"ISO 7" আসলে কী বোঝায়

ISO 7 হল আন্তর্জাতিক মান ISO 14644-1 দ্বারা সংজ্ঞায়িত একটি পরিচ্ছন্নতার শ্রেণী। সহজ ভাষায়: প্রতি ঘনমিটারে বাতাসে ০.৫ মাইক্রন বা তার চেয়ে বড় কণার সংখ্যা ৩৫২,০০০ এর বেশি নয়। পুরানো নামকরণে এটিকে "ক্লাস ১০,০০০" ক্লিনরুম বলা হয়। ISO নম্বর যত ছোট, ঘর তত পরিষ্কার।

ISO নম্বর থেকে প্রতিটি ধাপ নিচে নামলে কণার সংখ্যা দশগুণ কমে যায়:

ISO ক্লাস	≥০.৫ μm কণা / m³	পুরানো নাম	সাধারণ ব্যবহার
ISO 5	৩,৫২০	ক্লাস ১০০	সেমিকন্ডাক্টর, অ্যাসেপটিক ফিলিং
ISO 6	৩৫,২০০	ক্লাস ১,০০০	প্রিসিশন অপটিক্স, মেডিকেল ডিভাইস
ISO 7	৩৫২,০০০	ক্লাস ১০,০০০	ফার্মাসিউটিক্যাল, মেডিকেল, প্রিসিশন কোটিং ← এই লাইন
ISO 8	৩,৫২০,০০০	ক্লাস ১০০,০০০	সাধারণ শিল্প ক্লিন এরিয়া
ISO 9	৩৫,২০০,০০০	—	সাধারণ এয়ার কন্ডিশনড রুম

০.৫ মাইক্রন কেন গুরুত্বপূর্ণ

একটি মানুষের চুল প্রায় ৫০ মাইক্রন পুরু — ISO 7 দ্বারা নিয়ন্ত্রিত কণার আকারের চেয়ে একশ গুণ বড়। এই কণাগুলি খালি চোখে অদৃশ্য, তবুও একটি ভেজা অপটিক্যাল কোটিং-এর উপর প্রতিটি কণা কিউরিং-এর পরে একটি দৃশ্যমান উজ্জ্বল বিন্দুতে পরিণত হয়। এই কারণেই অপটিক্যাল কোটিং লাইনগুলি সাধারণ শিল্প মানের পরিবর্তে ISO 7-এর জন্য কাজ করে।

০৩যে চারটি শর্ত একটি ঘরকে ISO 7 করে তোলে

একটি ফিল্টার লাগালেই একটি ঘর ISO 7 হয় না। চারটি শর্তই একসাথে পূরণ করতে হবে:

১ · HEPA টার্মিনাল ফিল্টারেশন

প্রি-ফিল্টার G4 ডাউনস্ট্রিম পর্যায়গুলিকে রক্ষা করে, ব্যাগ ফিল্টার F7/F9 সূক্ষ্ম কণা অপসারণ করে এবং সিলিং প্লেনামে HEPA H13/H14 টার্মিনাল ফিল্টারগুলি বাতাসে কণা পৌঁছানোর আগে অবশিষ্ট কণার ৯৯.৯৫% বা তার বেশি অপসারণ করে।

২ · উচ্চ এয়ার-চেঞ্জ রেট

ISO 7-এর জন্য সাধারণত প্রতি ঘন্টায় ৩০ থেকে ৬০ বার বায়ু পরিবর্তন প্রয়োজন। লাইন চলার সময় কণার সংখ্যা কম রাখার জন্য এই ধ্রুবক পাতলাকরণই দায়ী — ৪০ ACH-এ একটি ৯০০ m³ কোটিং ইউনিটের জন্য প্রায় ৩৬,০০০ m³/ঘন্টা সাপ্লাই এয়ার প্রয়োজন।

৩ · পজিটিভ প্রেশার

ক্লিন জোনটি চারপাশের এলাকার চেয়ে বেশি চাপে রাখা হয়, তাই যখন একটি দরজা খোলা হয়, তখন বাতাস বাইরে প্রবাহিত হয়। নোংরা বাতাস কখনোই প্রবেশ করতে পারে না। প্রেশার PLC দ্বারা পর্যবেক্ষণ এবং অ্যালার্ম করা হয়।

৪ · মানুষ এবং উপাদানের নিয়ন্ত্রণ

অপারেটররা হল কণার বৃহত্তম উৎস — একজন হাঁটাচলাকারী ব্যক্তি প্রতি মিনিটে হাজার হাজার ত্বকের ফ্লেক্স ঝরায়। এয়ারলক (SAS), ট্যাঁকি ম্যাট, ক্লিনরুম পোশাক এবং চেঞ্জিং রুম (Vestiaires) ঐচ্ছিক অতিরিক্ত নয়; এগুলি শ্রেণীবিভাগের অংশ।

০৪প্রসেস স্টেশন

স্টেশনগুলি গ্রাহকের কোটিং সিস্টেম এবং পার্ট জ্যামিতির সাথে কনফিগার করা হয়। PC ল্যাম্প লেন্সের জন্য রেফারেন্স কনফিগারেশন নীচে দেখানো হয়েছে।

#	স্টেশন	কার্যকারিতা
১	লোডিং এবং ফিক্সচারিং	ফ্লোর লেভেলে র‍্যাকে লেন্স লোড করা হয়; স্ট্যান্ডার্ড হিসাবে প্রতি র‍্যাকে ১৬ পিসি।
২	প্রি-ট্রিটমেন্ট / ডি-ডাস্টিং	কোটিং-এর আগে আয়নাইজড এয়ার ব্লো-অফ কণা অপসারণ করে।
৩	রোবোটিক হার্ড কোটিং	ছয়-অক্ষের রোবট ফিল্টার করা বুথের ভিতরে UV-কিউরেবল হার্ড কোট প্রয়োগ করে।
৪	ফ্ল্যাশ-অফ	কিউরিং-এর আগে পরিষ্কার, ফিল্টার করা এয়ারফ্লোর অধীনে নিয়ন্ত্রিত বিরতি।
৫	LED UV কিউরিং	LED UV টানেল সেকেন্ডের মধ্যে হার্ড কোট কিউর করে, কম সাবস্ট্রেট তাপমাত্রায়।
৬	অ্যান্টি-ফগ কোটিং	১K অ্যান্টি-ফগ কোটিং-এর রোবোটিক বা ম্যানুয়াল প্রয়োগ।
৭	ইলেকট্রিক কিউরিং ওভেন	তাপীয় কিউরিং বা প্রিহিটিং-এর জন্য জোন তাপমাত্রা নিয়ন্ত্রণ সহ ইলেকট্রিক ওভেন।
৮	কুলিং	ফিল্টার করা কুলিং সেকশন পার্টগুলিকে হ্যান্ডলিং তাপমাত্রায় নিয়ে আসে।
৯	আনলোডিং এবং পরিদর্শন	পার্টগুলি আনলোড এবং ইন-লাইন কোয়ালিটি চেকের জন্য এনক্লোজার থেকে বের হয়।

অপ্ট-লাইন আইএসও ৭ ক্লিনরুম রোবোটিক লেপ লাইন

রোবোটিক স্প্রেয়িং — ছয়-অক্ষের রোবট হ্যাংগিং লেন্স র‍্যাকে কোটিং প্রয়োগ করছে।

অপ্ট-লাইন আইএসও ৭ ক্লিনরুম রোবোটিক লেপ লাইন

ইনলাইন কিউরিং — LED UV টানেল এবং তারপরে ইলেকট্রিক কিউরিং ওভেন।

অপ্ট-লাইন আইএসও ৭ ক্লিনরুম রোবোটিক লেপ লাইন

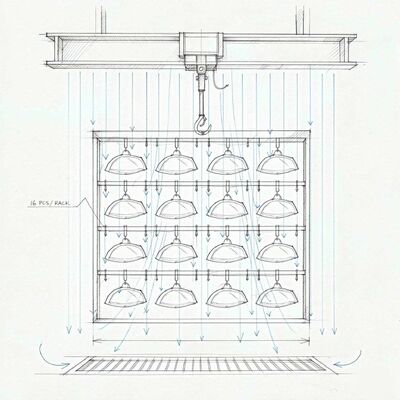

ওভারহেড কনভেয়ার র‍্যাক — ল্যামিনার ক্লিন এয়ারের অধীনে প্রতি র‍্যাকে ১৬টি লেন্স।

০৫রেফারেন্স টেকনিক্যাল স্পেসিফিকেশন

নীচের প্রতিটি প্যারামিটার অর্ডার অনুযায়ী ডিজাইন করা হয়।

প্যারামিটার	স্পেসিফিকেশন
ওয়ার্কপিস	অটোমোটিভ হেডল্যাম্প / রিয়ার-ল্যাম্প লেন্স, রিফ্লেক্টর, ল্যাম্প কভার
সাবস্ট্রেট	PC, PMMA — পার্ট জ্যামিতি অনুযায়ী ডিজাইন করা জিগিং
র‍্যাক লোডিং	প্রতি র‍্যাকে ১৬ পিসি (পরিবর্তনযোগ্য)
ক্ষমতা	৬০ পিসি/ঘন্টা বেসলাইন, ৩০০ পিসি/ঘন্টা পর্যন্ত স্কেলযোগ্য
ক্লিনরুম ক্লাস	কোটিং জোনে ISO 7 (ISO 14644-1)
ক্লিনরুম এনক্লোজার	১৫,০০০ × ১২,০০০ × ৫,০০০ মিমি (L × W × H) — কনফিগারযোগ্য
ফিল্টারেশন	G4 প্রি-ফিল্টার + F7/F9 ব্যাগ ফিল্টার + HEPA H13/H14 টার্মিনাল ফিল্টারেশন
এয়ার চেঞ্জ	৩০–৬০ ACH, সম্মত ক্লাস এবং রুম ভলিউমের জন্য ডিজাইন করা
এয়ারফ্লো প্যাটার্ন	উল্লম্ব ল্যামিনার ডাউন-ড্রাফট, পজিটিভ প্রেশার, ফ্লোর-লেভেল রিটার্ন এয়ার
পেইন্টিং রোবট	১–২ × ছয়-অক্ষের রোবট, ১২০–২০০ কেজি পেলোড ক্লাস, স্প্রে প্যাকেজ এবং পেইন্ট সাপ্লাই
কনভেয়ার	ওভারহেড কনভেয়ার বা ফ্লোর-রেল কনভেয়ার, VFD চালিত
UV কিউরিং	LED UV টানেল, কোটিং TDS এবং লাইন স্পিডের সাথে সামঞ্জস্যপূর্ণ
থার্মাল কিউরিং	জোন কন্ট্রোল সহ ইলেকট্রিক ওভেন, অ্যাম্বিয়েন্ট থেকে ২২০ °C
শক্তি সঞ্চয়	স্মার্ট VFD কন্ট্রোল সিস্টেম; EcoSmart ক্রস-ফ্লো প্লেট হিট রিকভারি
নিয়ন্ত্রণ	PLC + HMI, রেসিপি ম্যানেজমেন্ট, প্রেশার মনিটরিং, অ্যালার্ম লগ
পাওয়ার সাপ্লাই	৩৮০ V / ৫০ Hz / ৩-ফেজ (অন্যান্য স্থানীয় মান উপলব্ধ)
সম্মতি	CE; ATEX-কমপ্লায়েন্ট কনফিগারেশন অনুরোধে উপলব্ধ (জোন ১ / জোন ২)

০৬কেন CoatTech একটি ISO 7 কোটিং লাইনের জন্য

এয়ার হ্যান্ডলিং আমাদের মূল পণ্য

স্প্রে বুথকে পরিষেবা প্রদানকারী এয়ার-হ্যান্ডলিং ইউনিট — ফিল্টারেশন, ল্যামিনার সাপ্লাই, তাপমাত্রা এবং আর্দ্রতা নিয়ন্ত্রণ, নিষ্কাশন এবং হিট রিকভারি — হল আমাদের তৈরি স্ট্যান্ডার্ড সরঞ্জাম, কোনো সাবকন্ট্রাক্টেড অতিরিক্ত নয়। ৯০০ m³ কোটিং ইউনিটের জন্য এটি আমাদের জন্য একটি সুপ্রতিষ্ঠিত স্কেল।

স্কোপ সম্পর্কে সৎ

আমাদের শক্তি হল কোটিং লাইন এবং এটিকে পরিষেবা প্রদানকারী এয়ার সিস্টেম। একটি প্ল্যান্ট-ওয়াইড সেন্ট্রাল HVAC সিস্টেম একটি ভিন্ন শৃঙ্খলা, এবং আমরা অতিরিক্ত প্রতিশ্রুতি দেওয়ার পরিবর্তে তা বলব। যেখানে আমরা সঠিক সরবরাহকারী নই, আমরা তা স্পষ্টভাবে বলি।

প্রমাণিত হেভি-ইন্ডাস্ট্রি প্রকল্প

জুবাইল, সৌদি আরবে ৫০-টন, ৯.৮ মিটার ট্রান্সফরমার ট্যাঙ্কের জন্য সম্পূর্ণ আবদ্ধ স্প্রে বুথ; একটি ইউরোপীয় স্টিল-স্ট্রাকচার প্রস্তুতকারকের জন্য একটি ১৫ × ৭ × ৬ মিটার প্রত্যাহারযোগ্য বুথ; রাশিয়ায় একটি চার-ইউনিট কাস্টম প্রোগ্রাম।

অন্তর্নির্মিত শক্তি দক্ষতা

স্মার্ট VFD শক্তি-সাশ্রয়ী নিয়ন্ত্রণ এবং EcoSmart ক্রস-ফ্লো প্লেট হিট রিকভারি তাজা বাতাসের লোড কমিয়ে দেয় — যা একটি ১০০% তাজা বাতাসের কোটিং লাইনে সবচেয়ে বড় অপারেটিং খরচ।

০৭প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন: ল্যাম্প লেন্সের জন্য কি ISO 7 সত্যিই প্রয়োজনীয়?

উত্তর: অপটিক্যাল পার্টসের জন্য, হ্যাঁ — এটি শিল্পের মান। খালি চোখে অদৃশ্য একটি কণা কিউরিং-এর পরে একটি দৃশ্যমান ত্রুটি হয়ে দাঁড়ায়, এবং একটি লেন্সের ক্ষেত্রে তার মানে একটি বাতিল করা অংশ।

প্রশ্ন: আপনি কি পুরো ক্লিনরুম সরবরাহ করতে পারেন, নাকি শুধু কোটিং ইউনিট?

উত্তর: আমরা কোটিং লাইন এবং এটিকে পরিষেবা প্রদানকারী ক্লিনরুম এনক্লোজার এবং এয়ার-হ্যান্ডলিং সিস্টেম সরবরাহ করি। একটি প্ল্যান্ট-ওয়াইড সেন্ট্রাল ক্লিনরুম HVAC সিস্টেম — সেন্ট্রাল AHU ব্যাটারি, চিলার প্ল্যান্ট এবং বিল্ডিং-ওয়াইড BMS — সাধারণত একটি বিশেষায়িত ক্লিনরুম HVAC ঠিকাদার দ্বারা পরিচালিত হয়।

প্রশ্ন: ১৫ × ১২ × ৫ মিটার ইউনিটের জন্য কত বাতাসের প্রয়োজন?

উত্তর: ইউনিটটি প্রায় ৯০০ m³। প্রতি ঘন্টায় ৪০ বার বায়ু পরিবর্তনের হারে এটি প্রায় ৩৬,০০০ m³/ঘন্টা সাপ্লাই এয়ার।

প্রশ্ন: লাইনটি কি ৬০ থেকে ৩০০ পিসি/ঘন্টা পর্যন্ত বাড়তে পারে?

উত্তর: হ্যাঁ, তবে লেআউটটি আগে থেকেই ঠিক করতে হবে — র‍্যাক পিচ, কনভেয়ার স্পিড এবং কিউরিং দৈর্ঘ্য সবই ক্ষমতার সাথে স্কেল করে, এবং পরে সেগুলি পরিবর্তন করা ব্যয়বহুল।

প্রশ্ন: লাইনটি কি ATEX সার্টিফাইড?

উত্তর: স্ট্যান্ডার্ড মেশিনগুলি CE। একটি ATEX-কমপ্লায়েন্ট কনফিগারেশন — Ex মোটর, Ex আলো, গ্যাস সনাক্তকরণ, পার্জিং এবং সম্পূর্ণ ডকুমেন্টেশন — জোন ১ / জোন ২ এলাকার জন্য অনুরোধে ডিজাইন করা হয়।

প্রশ্ন: আপনি কি কোটিং উপাদান সরবরাহ করেন?

উত্তর: না। কোটিং TDS আপনার বা আপনার পেইন্ট সরবরাহকারী দ্বারা সরবরাহ করা হয়, এবং আমরা UV টানেল এবং ওভেনকে সে অনুযায়ী আকার দেই।

০৮প্রস্তাবনার জন্য অনুরোধ

আপনার পার্ট ড্রয়িং বা স্কেচ, লক্ষ্য ক্ষমতা, কোটিং সিস্টেম এবং উপলব্ধ ফ্লোর স্পেস আমাদের পাঠান। আমাদের ইঞ্জিনিয়ারিং টিম একটি প্রসেস লেআউট, একটি স্পেসিফিকেশন শীট এবং একটি বাজেট কোটেশন ফেরত পাঠাবে — সাধারণত কয়েক কার্যদিবসের মধ্যে।
