অটোমোটিভ অপটিক্যাল পার্টস রোবোটিক পেইন্টিং লাইন

MOQ:	1
দাম:	USD2000-USD10000/SET
স্ট্যান্ডার্ড প্যাকেজিং:	নিয়মিত চলচ্চিত্র এবং কার্টন সহ
ডেলিভারি সময়:	জমা দেওয়ার পরে 15 দিন
পেমেন্ট পদ্ধতি:	টি/টি
সরবরাহ ক্ষমতা:	500 সেট/মাস

বিস্তারিত তথ্য

পণ্য বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল

পরিচিতিমুলক নাম

CoatTech

সাক্ষ্যদান

মডেল নম্বার

OCCL-OCT2

অপটিক্যাল যন্ত্রাংশ রোবোটিক পেইন্টিং লাইন

বিদ্যুৎ সরবরাহ::

220V/50HZ/1Ph বা অন্য বিকল্প

শক্তি ব্যবহার::

বৈদ্যুতিক বা অন্যান্য বিকল্প

মোটর::

চাইনিজ ব্র্যান্ড বা আমদানি ব্র্যান্ড

নিয়ন্ত্রণ সিটেম::

স্যুইচ স্টাইল বা পিএলসি টাচ স্ক্রিন নিয়ন্ত্রণ

সাদা বা অন্যান্য বিকল্প

আবেদন::

ধাতব পণ্য

আবরণ:

10-50 এম

ডিমেনশন::

যেমন প্রয়োজন

বিশেষভাবে তুলে ধরা:

অটোমোটিভ অপটিক্যাল পার্টস পেইন্টিং লাইন

রোবোটিক পেইন্টিং কনভেয়র লাইন

ওভারহেড কনভেয়র লেপ সিস্টেম

পণ্য বিবরণ

০১ পণ্যের সংক্ষিপ্ত বিবরণ

CoatTech OPT-Line সিরিজ হল একটি সম্পূর্ণ স্বয়ংক্রিয় রোবোটিক পেইন্টিং লাইন যা স্বয়ংচালিত অপটিক্যাল উপাদানগুলির জন্য তৈরি করা হয়েছে — হেডল্যাম্প লেন্স, রিফ্লেক্টর, ল্যাম্প কভার এবং অনুরূপ উচ্চ-চকচকে প্লাস্টিকের অংশ। এটি একটি ৬-অক্ষের পেইন্টিং রোবট, একটি ওভারহেড বা ফ্লোর-রেল কনভেয়ার, মাল্টি-স্টেজ ফিল্টারেশন সহ একটি পজিটিভ-প্রেশার ক্লিনরুম এনক্লোজার, একটি ইউভি কিউরিং টানেল এবং একটি ঐচ্ছিক অ্যান্টি-ফগ মডিউলকে একটি অবিচ্ছিন্ন, পিএলসি-নিয়ন্ত্রিত উৎপাদন লাইনে একত্রিত করে।

অপটিক্যাল অংশগুলির জন্য ত্রুটি-মুক্ত পৃষ্ঠের প্রয়োজন: কোনও ধুলো, কোনও ফাইবার, কোনও কমলা খোসা, কোনও কুয়াশা নয়। OPT-Line এই প্রয়োজনীয়তার উপর ভিত্তি করে তৈরি করা হয়েছে — পরিষ্কার বাতাস ভিতরে, বুথের মাধ্যমে স্থিতিশীল বায়ুপ্রবাহ, পুনরাবৃত্তিযোগ্য রোবট পথ, এবং নিয়ন্ত্রিত নিরাময় — যাতে লাইন থেকে বের হওয়া প্রতিটি অংশ শিফট থেকে শিফটে একই ফিনিশ মান পূরণ করে।

লাইনটি অর্ডার অনুযায়ী তৈরি করা হয়। বুথের আকার, কনভেয়ারের ধরন, রোবটের সংখ্যা, ক্লিনরুমের শ্রেণী, নিরাময় পদ্ধতি এবং বিস্ফোরণ-সুরক্ষার স্তর গ্রাহকের যন্ত্রাংশের জ্যামিতি, আবরণ ব্যবস্থা এবং উপলব্ধ মেঝে স্থান অনুসারে কনফিগার করা হয়।

অটোমোটিভ অপটিক্যাল পার্টস রোবোটিক পেইন্টিং লাইন

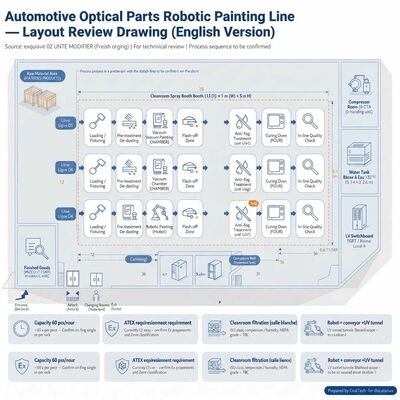

চিত্র ১ — সাধারণ OPT-Line কনফিগারেশন: একটি পজিটিভ-প্রেশার ক্লিনরুম এনক্লোজারের মধ্য দিয়ে চলমান একটি ওভারহেড কনভেয়ার, HEPA-ফিল্টার করা সরবরাহ বায়ু এবং মাল্টি-স্টেজ নিরাময় সহ।

০২ মূল হাইলাইট

অপটিক্যাল-গ্রেড পরিচ্ছন্নতা

প্রি-ফিল্টার, ব্যাগ ফিল্টার এবং ঐচ্ছিক HEPA (H13/H14) টার্মিনাল ফিল্টার সহ পজিটিভ-প্রেশার ক্লিনরুম এনক্লোজার; ০.৩–০.৫ মি/সেকেন্ডে ল্যামিনার সরবরাহ বায়ু ভেজা ফিল্মে কণা লাগা থেকে রক্ষা করে।

পুনরাবৃত্তিযোগ্য রোবট ফিনিশ

১–২টি ছয়-অক্ষের পেইন্টিং রোবট (১২০–২০০ কেজি শ্রেণী) প্রতিটি অংশে অভিন্ন স্প্রে পথ, ফিল্ম বিল্ড এবং ট্রান্সফার দক্ষতা সরবরাহ করে — অপারেটর থেকে অপারেটরের কোনও ভিন্নতা নেই।

ইউভি + থার্মাল কিউরিং

দ্রুত, নিম্ন-তাপমাত্রার নিরাময়ের জন্য ইউভি কিউরিং টানেল (পারদ বাতি বা LED UV), একটি IR বা গরম বাতাসের ওভেনের অংশের সাথে মিলিত — ২২০°C পর্যন্ত যেখানে আবরণ ব্যবস্থা এটির প্রয়োজন হয়।

ATEX জোনের জন্য নির্মিত

Ex-রেটেড মোটর, Ex আলো, গ্যাস সনাক্তকরণ, পজিটিভ-প্রেশার পার্জিং এবং সম্পূর্ণ ATEX ডকুমেন্টেশন জোন ১ / জোন ২ ইনস্টলেশনের জন্য লাইনে তৈরি করা যেতে পারে।

শক্তি-সাশ্রয়ী নিয়ন্ত্রণ

স্মার্ট VFD নিয়ন্ত্রণ ব্যবস্থা প্রকৃত লোডের সাথে ফ্যান এবং পাম্পের গতি নিয়ন্ত্রণ করে; ঐচ্ছিক ক্রস-ফ্লো প্লেট হিট রিকভারি নিষ্কাশন তাপ পুনরায় ব্যবহার করে এবং অপারেটিং খরচ কমায়।

মডুলার এবং সম্প্রসারণযোগ্য

প্রতিটি স্টেশন একটি স্ব-অন্তর্ভুক্ত মডিউল। একটি ভ্যাকুয়াম ডি-বাবলিং চেম্বার, একটি অ্যান্টি-ফগ মডিউল, একটি দ্বিতীয় রোবট বা অতিরিক্ত নিরাময় ক্ষমতা পরে লাইনটি পুনরায় তৈরি না করেই যোগ করুন।

০৩ সাধারণ প্রক্রিয়া প্রবাহ

গ্রাহকের আবরণ ব্যবস্থা এবং যন্ত্রাংশের জ্যামিতির সাথে মেলে স্টেশনগুলি যোগ করা, সরানো বা পুনরায় সাজানো যেতে পারে।

#	স্টেশন	কার্যকারিতা
১	লোডিং এবং ফিক্সচারিং	যন্ত্রাংশগুলি ফ্লোর লেভেলে জিগগুলিতে ঝুলানো হয়; কনভেয়ার সেগুলিকে এনক্লোজারের মধ্যে নিয়ে যায়।
২	প্রি-ট্রিটমেন্ট / ডি-ডাস্টিং	আয়নাইজড এয়ার ব্লো-অফ এবং ট্যাক-অফ আবরণ করার আগে কণাগুলি সরিয়ে দেয়।
৩	ভ্যাকুয়াম চেম্বার (ঐচ্ছিক)	স্প্রে করার আগে যন্ত্রাংশ বা আবরণের ভ্যাকুয়াম ডি-বাবলিং / ডি-গ্যাসিং।
৪	রোবোটিক স্প্রেয়িং	৬-অক্ষের রোবট ফিল্টার করা বুথের ভিতরে বেস কোট / ক্লিয়ার কোট প্রয়োগ করে।
৫	ফ্ল্যাশ-অফ	নিরাময়ের আগে পরিষ্কার, ফিল্টার করা বায়ুপ্রবাহ সহ নিয়ন্ত্রিত বিরতি।
৬	ইউভি কিউরিং টানেল	পারদ বাতি বা LED UV টানেল সেকেন্ডের মধ্যে UV-কিউরেবল আবরণ নিরাময় করে।
৭	অ্যান্টি-ফগ মডিউল (ঐচ্ছিক)	গ্রাহকের প্রক্রিয়া অনুসারে অ্যান্টি-ফগ আবরণ প্রয়োগ বা ডি-মিস্টং পর্যায়।
৮	IR / গরম বাতাসের কিউরিং ওভেন	ইনফ্রারেড বা গরম বাতাসের ওভেন — ২২০°C পর্যন্ত — থার্মাল নিরাময় বা প্রিহিটিংয়ের জন্য।
৯	কুলিং	ফিল্টার করা কুলিং সেকশন যন্ত্রাংশগুলিকে হ্যান্ডলিং তাপমাত্রায় নিয়ে আসে।
১০	আনলোডিং এবং পরিদর্শন	যন্ত্রাংশগুলি আনলোড এবং ইন-লাইন মানের চেকের জন্য এনক্লোজার থেকে বেরিয়ে আসে।

দ্রষ্টব্য

উপরের ক্রমটি একটি রেফারেন্স কনফিগারেশন। CoatTech গ্রাহক এবং আবরণ সরবরাহকারীর সাথে চূড়ান্ত প্রক্রিয়া প্রবাহ প্রকৌশল করে, যন্ত্রাংশের উপাদান (PC / PMMA / গ্লাস), আবরণ TDS এবং প্রয়োজনীয় চক্র সময়ের উপর ভিত্তি করে।

০৪ রেফারেন্স প্রযুক্তিগত স্পেসিফিকেশন

নীচের মানগুলি রেফারেন্স কনফিগারেশন। প্রতিটি প্যারামিটার অর্ডার অনুযায়ী তৈরি করা হয়।

প্যারামিটার	স্পেসিফিকেশন
থ্রুপুট	৬০ পিসি / ঘন্টা (≈ ৬০ সেকেন্ড প্রতি পিস) — অনুরোধে উচ্চতর
ওয়ার্কপিস	স্বয়ংচালিত অপটিক্যাল অংশ: হেডল্যাম্প লেন্স, রিফ্লেক্টর, ল্যাম্প কভার, অপটিক্যাল ট্রিম
সাবস্ট্রেট	PC, PMMA, গ্লাস, ABS — জিগিং প্রতিটি যন্ত্রাংশের জ্যামিতি অনুসারে ডিজাইন করা হয়েছে
ক্লিনরুম এনক্লোজার	১৫,০০০ × ১২,০০০ × ৫,০০০ মিমি (L × W × H) — কনফিগারযোগ্য
পেইন্টিং রোবট	১–২ × ৬-অক্ষের রোবট, ১২০–২০০ কেজি পেলোড শ্রেণী, স্প্রে অ্যাটোমাইজার + পেইন্ট সরবরাহ
কনভেয়ার	ওভারহেড কনভেয়ার বা ফ্লোর-রেল কনভেয়ার, VFD চালিত, ০.৫–৫ মি/মিনিট
বায়ু সরবরাহ এবং পরিস্রাবণ	প্রি-ফিল্টার (G4) + ব্যাগ ফিল্টার (F7/F9) + ঐচ্ছিক HEPA H13/H14; ল্যামিনার সরবরাহ ০.৩–০.৫ মি/সেকেন্ড
বায়ুপ্রবাহের ধরণ	ডাউন-ড্রাফট বা ক্রস-ড্রাফট, পজিটিভ চাপ, সাইড-ওয়াল গ্রিলগুলির মাধ্যমে রিটার্ন এয়ার
ইউভি কিউরিং টানেল	পারদ বাতি বা LED UV; দৈর্ঘ্য এবং বাতির শক্তি লাইন গতি এবং আবরণ TDS অনুসারে আকারযুক্ত
থার্মাল কিউরিং ওভেন	ইনফ্রারেড বা গরম বাতাস, পরিবেষ্টিত থেকে ২২০°C, জোন-নিয়ন্ত্রিত
নিষ্কাশন এবং পরিবেশ	পেইন্ট-মিস্ট নিষ্কাশন, নিষ্কাশন পরিস্রাবণ, ঐচ্ছিক হিট-রিকভারি মডিউল
নিয়ন্ত্রণ ব্যবস্থা	PLC + HMI টাচস্ক্রিন, রেসিপি ব্যবস্থাপনা, অ্যালার্ম লগ, স্মার্ট VFD শক্তি-সাশ্রয়ী নিয়ন্ত্রণ
বিদ্যুৎ সরবরাহ	৩৮০ V / ৫০ Hz / ৩-ফেজ (২২০ V এবং অন্যান্য স্থানীয় মান উপলব্ধ)
সম্মতি	CE; অনুরোধে ATEX-সম্মত কনফিগারেশন উপলব্ধ (জোন ১ / জোন ২)
ইনস্টলেশন	মডুলার স্কিড-মাউন্টেড সেকশন; অন-সাইট তত্ত্বাবধান এবং কমিশন উপলব্ধ

০৫ সরবরাহের পরিধি

স্পষ্ট ব্যাটারি সীমা প্রকল্পটিকে বাজেটের মধ্যে রাখে এবং দ্বৈত সরবরাহ এড়ায়। পরিধি কেস অনুসারে সম্মত হয়।

পরিধি	বিবরণ
CoatTech সরবরাহ করে	পেইন্টিং রোবট(গুলি) এবং স্প্রে প্যাকেজ; কনভেয়ার সিস্টেম; স্প্রে বুথ এবং ক্লিনরুম এনক্লোজার; বায়ু সরবরাহ, পরিস্রাবণ এবং নিষ্কাশন; ইউভি কিউরিং টানেল; IR / গরম বাতাসের ওভেন; কুলিং এবং ফ্ল্যাশ-অফ সেকশন; PLC নিয়ন্ত্রণ ব্যবস্থা এবং ক্যাবলিং; ইনস্টলেশন তত্ত্বাবধান, কমিশন এবং অপারেটর প্রশিক্ষণ।
ঐচ্ছিক মডিউল	ভ্যাকুয়াম ডি-বাবলিং চেম্বার; অ্যান্টি-ফগ / ডি-মিস্টং মডিউল; পেইন্ট মিক্সিং রুম; PVC স্ট্রিপ কার্টেন সহ প্রি-স্টেশন; হিট-রিকভারি সিস্টেম; দ্বিতীয় রোবট; স্বয়ংক্রিয় জিগ পরিষ্কার; ভিশন-ভিত্তিক পরিদর্শন।
ক্রেতা সাধারণত সরবরাহ করে	এয়ার-হ্যান্ডলিং ইউনিট (CTA / AHU) এবং শীতল বা গরম জল; সংকুচিত বায়ু সরবরাহ; জলের ট্যাঙ্ক এবং পাম্প সেট; LV সুইচবোর্ড (TGBT) এবং লাইনে প্রধান পাওয়ার কেবল; সিভিল কাজ এবং মেঝে; আবরণ উপাদান এবং দ্রাবক; যন্ত্রাংশ জিগ (বা অনুরোধে CoatTech দ্বারা জিগ ডিজাইন)।

০৬ ক্লিনরুম এবং এয়ার হ্যান্ডলিং

অপটিক্যাল অংশগুলিতে ফিনিশের গুণমান বাতাস দ্বারা নির্ধারিত হয়, বন্দুক দ্বারা নয়। OPT-Line এনক্লোজারটি একটি পজিটিভ-প্রেশার ক্লিনরুম যা ইনসুলেটেড স্যান্ডউইচ প্যানেল দিয়ে তৈরি, যার অভ্যন্তরীণ পৃষ্ঠগুলি মসৃণ, সিল করা জয়েন্ট এবং ক্লিনরুম-গ্রেড আলো রয়েছে। সরবরাহ বায়ু একটি ফিল্টার করা সিলিং প্লেনাম দিয়ে প্রবেশ করে, যন্ত্রাংশগুলির উপর দিয়ে একটি ল্যামিনার কার্টেন হিসাবে ভ্রমণ করে এবং নিম্ন-স্তরের সাইড-ওয়াল গ্রিলগুলির মাধ্যমে ফিরে আসে — ভেজা ফিল্ম থেকে দূরে ওভারস্প্রে এবং কণা বহন করে, এর উপর দিয়ে নয়।

· পর্যায় ১ — প্রি-ফিল্টারেশন (G4) ডাউনস্ট্রিম পর্যায়গুলিকে রক্ষা করে এবং ফিল্টারের জীবনকাল বাড়ায়।

· পর্যায় ২ — ব্যাগ বা পকেট ফিল্টার (F7 / F9) সূক্ষ্ম কণাগুলি সরিয়ে দেয়।

· পর্যায় ৩ — HEPA H13 / H14 টার্মিনাল ফিল্টার যেখানে ISO-শ্রেণীর পরিচ্ছন্নতা প্রয়োজন।

· পর্যায় ৪ — পেইন্ট-মিস্ট এবং নিষ্কাশন পরিস্রাবণ, VOC নিয়ন্ত্রণের জন্য ঐচ্ছিক কার্বন পর্যায় সহ।

ক্লিনরুম শ্রেণী

ISO শ্রেণী, তাপমাত্রা, আপেক্ষিক আর্দ্রতা, পজিটিভ-প্রেশার মান এবং বায়ু-পরিবর্তনের হার গ্রাহক দ্বারা নির্দিষ্ট করা হয় বা প্রকৌশলের সময় একসাথে সংজ্ঞায়িত করা হয়। অপটিক্যাল আবরণের জন্য সাধারণ লক্ষ্য হল ISO ৭–৮, ২৩ ± ২°C এবং ৫০ ± ৫% RH — CoatTech পরিস্রাবণ, ফ্যান ক্ষমতা এবং ডাক্টিং সম্মত মানগুলিতে আকার দেয়।

০৭ অ্যাপ্লিকেশন

স্বয়ংচালিত আলো

হেডল্যাম্প লেন্স, রিফ্লেক্টর হাউজিং, ল্যাম্প কভার, লাইট গাইড।

অপটিক্যাল অভ্যন্তরীণ ট্রিম

উচ্চ-চকচকে আলংকারিক ট্রিম, ডিসপ্লে কভার, ইন্সট্রুমেন্ট লেন্স।

প্লাস্টিক উপাদান

PC / PMMA / ABS অংশগুলির জন্য UV-কিউরেবল হার্ড কোট বা ক্লিয়ার কোট প্রয়োজন।

০৮ কেন CoatTech

CoatTech Intelligent Equipment (Guangzhou) Co., Ltd. গুয়াংডং-এ তাদের নিজস্ব সুবিধা থেকে কাস্টম স্প্রে বুথ এবং স্বয়ংক্রিয় আবরণ লাইন ডিজাইন এবং তৈরি করে। আমরা কেবল সরঞ্জাম তৈরি করি না — আমরা উৎপাদন বাধাগুলি দূর করি: ডাউনটাইম, শক্তির খরচ এবং ফিনিশ ত্রুটি।

শক্তি	আপনার প্রকল্পের জন্য এর অর্থ কী
কাস্টম ইঞ্জিনিয়ারিং	একটি স্কেচ বা ৩০-পয়েন্টের RFQ থেকে একটি মডুলার, বাজেট-ভিত্তিক সমাধানে — ক্যাটালগ থেকে নয়, যন্ত্রাংশের জন্য তৈরি বুথ, ওভেন, কনভেয়ার এবং রোবট।
প্রমাণিত রপ্তানি	ইউরোপ, রাশিয়া, মধ্যপ্রাচ্য, আফ্রিকা এবং এশিয়ায় প্রকল্প সরবরাহ করা হয়েছে — রাশিয়ায় একটি ৪-ইউনিট কাস্টম স্প্রে বুথ প্রোগ্রাম এবং একটি ইউরোপীয় ইস্পাত-কাঠামো প্রস্তুতকারকের জন্য একটি ১৫ × ৭ × ৬ মিটার প্রত্যাহারযোগ্য বুথ সহ।
বৃহৎ-যন্ত্রাংশ ক্ষমতা	সৌদি আরবের জুবাইলে ৫০-টন, ৯.৮ মিটার ট্রান্সফরমার ট্যাঙ্কের জন্য সম্পূর্ণ আবদ্ধ বুথ — ভারী শিল্পের অভিজ্ঞতা যা কঠোর-সহনশীল অপটিক্যাল কাজের ক্ষেত্রেও প্রযোজ্য।
শক্তি দক্ষতা	স্মার্ট VFD শক্তি-সাশ্রয়ী নিয়ন্ত্রণ এবং EcoSmart ক্রস-ফ্লো প্লেট হিট রিকভারি প্রতিটি শিফটে চলমান খরচ কমায়।
বাণিজ্যিক নমনীয়তা	আফ্রিকার দিকে পাঠানো স্প্রে বুথ এবং আবরণ লাইনের জন্য অপরিবর্তনীয় লেটার অফ ক্রেডিট গ্রহণ করা হয়; বিশ্বব্যাপী আমাদের চীন কারখানা থেকে FOB শিপমেন্ট।
সহায়তা	ইনস্টলেশন তত্ত্বাবধান, কমিশন, অপারেটর প্রশিক্ষণ এবং লাইফের জন্য ফিল্টার কনজিউমেবল সরবরাহ।

০৯ প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন লাইনটি কি আমাদের নির্দিষ্ট যন্ত্রাংশ এবং জিগ পরিচালনা করতে পারে?

উত্তর হ্যাঁ। রোবট পথ, কনভেয়ার পিচ এবং বুথ ক্লিয়ারেন্স আপনার যন্ত্রাংশের অঙ্কন এবং জিগ ডিজাইনের জন্য তৈরি করা হয়। যন্ত্রাংশের জ্যামিতি, ওজন এবং প্রতি র্যাকে পিস শেয়ার করুন এবং আমরা লাইনটি আকার দেব।

প্রশ্ন “৬০ পিসি/ঘন্টা” কী অনুমান করে?

উত্তর প্রতি পিসের জন্য প্রায় ৬০ সেকেন্ডের চক্র সময়। আমরা নিশ্চিত করি যে এটি প্রতি একক পিস বা প্রতি র্যাকের জন্য কিনা, তারপর রোবটের সংখ্যা, কনভেয়ারের গতি এবং নিরাময়ের দৈর্ঘ্য সেই অনুযায়ী আকার দিই।

প্রশ্ন আপনি কি ইউভি টানেল সরবরাহ করেন?

উত্তর হ্যাঁ, একটি সমন্বিত মডিউল হিসাবে — পারদ বাতি বা LED UV — যান্ত্রিক ইন্টারফেস, নিষ্কাশন এবং ইন্টারলকগুলি লাইনে তৈরি করা হয়। বাতির স্পেসিফিকেশন আপনার আবরণ TDS অনুসরণ করে।

প্রশ্ন লাইনটি কি ATEX প্রত্যয়িত?

উত্তর স্ট্যান্ডার্ড মেশিনগুলি CE। একটি ATEX-সম্মত কনফিগারেশন — Ex মোটর, Ex আলো, গ্যাস সনাক্তকরণ, পার্জিং এবং ডকুমেন্টেশন — জোন ১ / জোন ২ এলাকার জন্য অনুরোধে তৈরি করা হয়।

প্রশ্ন আপনি কি ক্লিনরুম শ্রেণী অর্জন করতে পারেন?

উত্তর এটি সম্মত ISO শ্রেণী, বায়ু-পরিবর্তনের হার এবং মেক-আপ বাতাসের উপর নির্ভর করে। আমরা এনক্লোজার, পরিস্রাবণ, প্লেনাম এবং ডাক্টিং সরবরাহ করি; শ্রেণী, তাপমাত্রা, আর্দ্রতা এবং চাপ প্রকৌশলের সময় নির্দিষ্ট করা হয়।

প্রশ্ন আমাদের কি আপনার কাছ থেকে এয়ার-হ্যান্ডলিং ইউনিট কিনতে হবে?

উত্তর অগত্যা নয়। অনেক গ্রাহক তাদের নিজস্ব CTA / AHU, কম্প্রেসার এবং সুইচবোর্ড সরবরাহ করে। আমরা প্রয়োজনীয় বায়ু পরিমাণ, চাপ এবং পরিস্রাবণ সংজ্ঞায়িত করি এবং ইন্টারফেস ডেটা হস্তান্তর করি।

প্রশ্ন ডেলিভারি নিতে কত সময় লাগে?

উত্তর লিড টাইম কনফিগারেশনের উপর নির্ভর করে — ইঞ্জিনিয়ারিং, উত্পাদন, ফ্যাক্টরি টেস্টিং এবং শিপিং সহ একটি কাস্টম লাইনের জন্য সাধারণত কয়েক মাস। আমরা কোটেশনের সাথে একটি সময়সূচী নিশ্চিত করি।

১০ প্রস্তাবের জন্য অনুরোধ

আপনার যন্ত্রাংশের অঙ্কন বা স্কেচ, লক্ষ্য ক্ষমতা, আবরণ ব্যবস্থা এবং উপলব্ধ মেঝে স্থান আমাদের পাঠান। আমাদের ইঞ্জিনিয়ারিং টিম একটি প্রক্রিয়া লেআউট, একটি স্পেসিফিকেশন শীট এবং একটি বাজেট কোটেশন ফেরত দেবে — সাধারণত কয়েক কার্যদিবসের মধ্যে।

জানার জন্য ভালো

আমরা ইংরেজি, ফরাসি, জার্মান, স্প্যানিশ, রাশিয়ান এবং আরও অনেক ভাষায় জিজ্ঞাসা গ্রহণ করি। অঙ্কন এবং স্কেচগুলি স্বাগত — একটি মোটামুটি লেআউট প্রায়শই আমাদের ইঞ্জিনিয়ারিং আলোচনা শুরু করার জন্য যথেষ্ট।
