১২ মিটার কার্বন ফাইবার বোট পেইন্ট বুথ

KT-PQ-III-PLUS হল একটি স্প্রে এবং বেক বুথ যা ১২ মিটার কার্বন-ফাইবার বোটের হাল, ডেক এবং যন্ত্রাংশের জন্য তৈরি। এটি একটি পরিবহন ক্র্যাডে সম্পূর্ণ হাল নেয়, এটিকে দুই-উপাদানযুক্ত পলিউরেথেন প্রাইমার, টপকোট এবং ক্লিয়ার কোটের জন্য একটি পরিষ্কার, ধুলো-মুক্ত পরিবেশ দেয় এবং তারপর ফিনিশটিকে ৬০ ডিগ্রি সেলসিয়াসে বেক করে। ১৫,০০০ × ৭,০০০ × ৪,০০০ মিমি এর অভ্যন্তরীণ কাজের পরিধি সহ, এটি অপারেটরদের জন্য উভয় পাশে জায়গা সহ একটি ১২ মিটার হাল পরিচালনা করে।

মূল বৈশিষ্ট্য

কম্পোজিট বোটগুলির জন্য কেন তাদের জন্য তৈরি বুথ প্রয়োজন

একটি কার্বন-ফাইবার হাল লুকানোর জন্য আঁকা হয় না। বেশিরভাগ আধুনিক বোটে ফাইবারই ফিনিশ, অথবা এর উপরে থাকা গ্লস ক্লিয়ার কোট। এটি বুথের কাজকে পরিবর্তন করে।

· পৃষ্ঠের গুণমানই হল পণ্য। ভেজা ক্লিয়ার কোটে ধুলো, ফাইবার লিন্ট বা ওভারস্প্রে পড়লে তা গ্লস না হারিয়ে পালিশ করা যায় না। ফুল-সিলিং F5 ফিল্টারেশন এবং ০.৩০ মি/সে ডাউনড্রাফট পুরো কাজের পরিধি জুড়ে বাতাস পরিষ্কার রাখে।

· ওয়ার্কপিসটি লম্বা, উঁচু নয়। একটি ক্র্যাডে একটি ১২ মিটার হাল ২ মিটার উঁচু কিন্তু এর জন্য ১৫ মিটার পরিষ্কার দৈর্ঘ্য প্রয়োজন। উঁচু সাইড প্লেনাম সহ সাইড-ডাউনড্রাফট একটি ফ্লোর পিট খনন না করেই প্রয়োজনীয় বেগ সরবরাহ করে — সিভিল কাজের একটি বড় সাশ্রয়।

· বেক তাপমাত্রার একটি সীমা আছে। প্রিপ্রেগ রেজিন সিস্টেমে একটি গ্লাস ট্রানজিশন তাপমাত্রা থাকে। এর উপরে বেক করলে হাল বিকৃত হবে। চারটি স্বাধীন জোন আপনাকে পুরো বুথ গরম না করে একটি ছোট অংশ বেক করতে দেয় এবং প্রতিটি সেটপয়েন্ট সামঞ্জস্যযোগ্য থাকে।

· দুই-উপাদানযুক্ত পলিউরেথেন আর্দ্রতা-সংবেদনশীল। এর হার্ডেনার জলের সাথে বিক্রিয়া করে এবং CO₂ নির্গত করে, যা ব্লাশিং এবং পিনহোল হিসাবে দেখা যায়। যেখানে বুথটি একটি আর্দ্র উপকূলীয় হলে দাঁড়িয়ে থাকে, সেখানে ডিহিউমিডিফিকেশন শীতলীকরণের মতোই গুরুত্বপূর্ণ।

· অপারেটরদের অবশ্যই হালের পাশ এবং বো ফ্লেয়ারে পৌঁছাতে হবে। সাইড-ওয়াল রেলের উপর দুটি বায়ুচালিত ৩D ট্রলি লোকেদের ঠিক সেখানেই রাখে যেখানে জ্যামিতি সবচেয়ে কঠিন, বুথের ভিতরে সিঁড়ি ছাড়াই।

বায়ুপ্রবাহ এবং বায়ু পরিচালনা

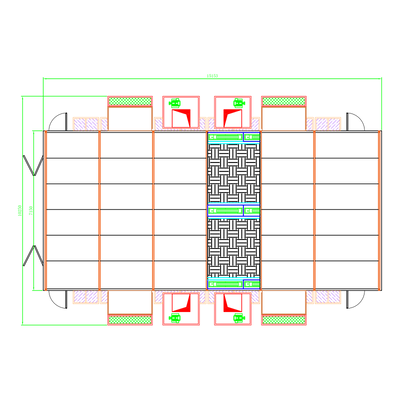

চারটি সরবরাহ ক্যাবিনেট এবং চারটি নিষ্কাশন ক্যাবিনেট বুথকে পরিষেবা দেয়, প্রতি জোনের জন্য একটি সেট। প্রতিটি সরবরাহ ক্যাবিনেট দুটি বাহ্যিক-রোটর ডাবল-ইনলেট সেন্ট্রিফিউগাল ফ্যান (BTAE-450H, প্রতিটিতে ৪ কিলোওয়াট) ব্যবহার করে এবং প্রতিটি নিষ্কাশন ক্যাবিনেট একটি একক ডাবল-ইনলেট ফ্যান (BTAE-560H, ১১ কিলোওয়াট) ব্যবহার করে। প্রতিটি মোটর তার নিজস্ব ABB ভেরিয়েবল ফ্রিকোয়েন্সি ড্রাইভের উপর চলে, তাই বাতাসের পরিমাণ হাতে থাকা কাজের সাথে সামঞ্জস্য করা যেতে পারে, সারাদিন পূর্ণ গতিতে চালানোর পরিবর্তে।

একটি বেলিমো বৈদ্যুতিক মডুলেটিং ড্যাম্পার বুথকে স্প্রে এবং বেকের মধ্যে পরিবর্তন করে। স্প্রে মোডে বুথটি ১০০% তাজা বাতাসে চলে, যেমনটি এটি অবশ্যই করে। বেক মোডে এটি ৭০% পর্যন্ত বাতাস পুনর্ব্যবহার করে, যা এই আকারের জন্য সমস্ত-বৈদ্যুতিক হিটিংকে ব্যবহারিক করে তোলে: হিটারগুলিকে কেবল পুনর্ব্যবহৃত বাতাসকে শেষ কয়েক ডিগ্রি বাড়াতে হয়, প্রতি মিনিটে ১১২,০০০ ঘনমিটার তাজা বাতাসকে পরিবেষ্টিত তাপমাত্রা থেকে গরম করার পরিবর্তে।

হিটিং

হিটিং সম্পূর্ণ বৈদ্যুতিক — গ্যাস বা ডিজেল নয়। চারটি ইউনিটের প্রতিটিতে ৩ কিলোওয়াটের ২১টি স্টেইনলেস-স্টিল এলিমেন্ট টিউব রয়েছে, প্রতি জোনে ৬৬ কিলোওয়াট এবং ২৬৪ কিলোওয়াট ইনস্টল করা হয়েছে। PLC শুধুমাত্র আপনার নির্বাচিত জোনগুলিকে শক্তি দেয়, তাই পুরো বুথকে তাপমাত্রায় না এনে একটি একক উপাদান বেক করা যেতে পারে। ২০ ডিগ্রি সেলসিয়াস থেকে বুথটি ১০ থেকে ১৫ মিনিটের মধ্যে ৬০ ডিগ্রি সেলসিয়াসে পৌঁছায় এবং ৩০ থেকে ৪৫ মিনিটের জন্য সেখানে থাকে যা আবরণের প্রয়োজন।

ফিল্টারেশন এবং VOC নিয়ন্ত্রণ

ইনটেক বাতাস একটি G4 ব্যাগ প্রি-ফিল্টার এবং তারপর F5 ফুল-ডেপথ আঠালো সিলিং মিডিয়া অতিক্রম করে। নিষ্কাশন দুটি পর্যায়ে গ্লাস-ফাইবার পেইন্ট-স্টপ অতিক্রম করে — প্রথমটি সাইড কালেকশন প্লেনামে, দ্বিতীয়টি নিষ্কাশন ক্যাবিনেটের গোড়ায় — এবং তারপর অ্যাক্টিভেটেড কার্বন ব্রিকের একটি মৌচাক বিছানা (১০০ × ১০০ × ১০০ মিমি, আয়োডিন মান ≥ ৬৫০) যা বেনজিন এবং জাইলিন শোষণ করে বাতাস ভবন ছেড়ে যাওয়ার আগে। চারটি ইউনিটের জন্য বার্ষিক কার্বন প্রতিস্থাপন প্রায় ১২.২ ঘনমিটার।

আলো

১৮ ওয়াটের ১৮৮টি T8 LED টিউব IP65 লাইট বক্সে বসেছে: তিনটি সিলিং সারি (১০৮টি টিউব) এবং দুটি সাইড-ওয়াল সারি (৮০টি টিউব) উভয় দীর্ঘ দেয়ালে। আউটপুট ৫,০০০-৬,০০০ K তাপমাত্রায় ৯০ বা তার বেশি কালার রেন্ডারিং ইনডেক্স সহ ১,০০০ লাক্স অতিক্রম করে। সাইড সারিগুলিই নিম্ন হালের পাশ এবং বো ফ্লেয়ারকে দৃশ্যমান করে তোলে — এমন এলাকা যা কেবল সিলিং আলো সবসময় ছায়ায় রাখে।

নিয়ন্ত্রণ এবং নিরাপত্তা

টাচস্ক্রিন সহ একটি PLC প্রিসেট স্প্রে, ফ্ল্যাশ-অফ এবং বেক প্রোগ্রাম চালায়, সবই সামঞ্জস্যযোগ্য। মোটরগুলি ABB ড্রাইভ দ্বারা সুরক্ষিত; বিপজ্জনক অঞ্চলে তারের সংযোগ ইস্পাত কনডুইটে Ex জংশন বক্সে চলে; পুরো সিস্টেমটি ৪ ওহমের বেশি নয় এমন একটি একক ইকুইপোটেনশিয়াল আর্থের সাথে সংযুক্ত। বিস্ফোরণ-প্রতিরোধী মোটর এবং আলো বিপজ্জনক অঞ্চল জুড়ে লাগানো হয়। ফায়ার সাপ্রেশন ক্যাবিনেট-টাইপ HFC-227ea দ্বারা হয়, তিনটি ১৫০ লিটার ক্যাবিনেট ৩৮৭ কেজি এজেন্ট বহন করে, Ex ধোঁয়া এবং তাপ ডিটেক্টর সহ।
