মাফলার স্প্রে বুথ ও কিউরিং ওভেন

এক্সহস্ট পার্টসের জন্য ওয়াটার কার্টেন স্প্রে বুথ — স্প্রে, ফ্ল্যাশ-অফ এবং ১৫০°C তাপমাত্রায় কিউর করুন

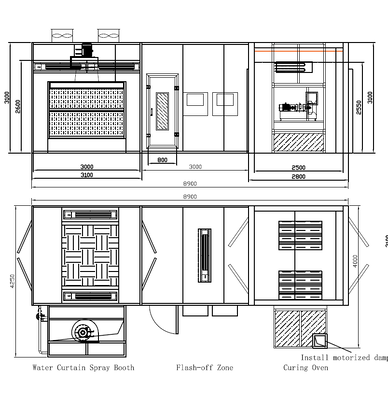

পণ্যের সারাংশ:মাফলার, সাইলেন্সার এবং রেসোনেটর শেলের মতো লম্বা, ভারী এক্সহস্ট কম্পোনেন্টের জন্য একটি দুই-পর্যায়ের ফিনিশিং সিস্টেম। পার্টসগুলি একটি হেভি-ডিউটি র‍্যাকে অনুভূমিকভাবে ঝুলানো হয় যা ফ্লোর রেলের উপর দিয়ে চলাচল করে, একটি ওয়াটার কার্টেন বুথে স্প্রে করা হয়, তারপর একটি পৃথক ব্যাচ কিউরিং ওভেনে নিয়ে যাওয়া হয় নিয়ন্ত্রিত ১৫০°C কিউরের জন্য। এই কনফিগারেশনটি স্থির কিন্তু মাঝারি বার্ষিক ভলিউমের জন্য উপযুক্ত, যেখানে একটি অবিচ্ছিন্ন স্বয়ংক্রিয় লাইন অতিরিক্ত প্রকৌশল করা হবে।

  ০১    সিস্টেমটিতে যা অন্তর্ভুক্ত

ওয়াটার কার্টেন স্প্রে বুথ —পিছনের দেয়ালে একটি স্টেইনলেস-স্টিল ওয়াটার ফিল্ম উৎস থেকে ওভারস্প্রে ধরে রাখে; ডাউনড্রাফ্ট এক্সট্রাকশন সহ একটি গ্র্যাটিং ফ্লোর অপারেটরের শ্বাস-প্রশ্বাসের অঞ্চল পরিষ্কার রাখে এবং পেইন্ট মিস্টকে পার্টসের উপর ফিরে আসা থেকে বিরত রাখে।

ফ্ল্যাশ-অফ জোন —একটি পরিষ্কার, ধুলো-নিয়ন্ত্রিত এলাকা যেখানে ভেজা ফিল্ম ওভেনে প্রবেশের আগে সমতল হয়।

ব্যাচ কিউরিং ওভেন —বৈদ্যুতিক হিটিং লোডকে ১৫০°C তাপমাত্রায় নিয়ে আসে এবং কিউরের জন্য প্রয়োজনীয় সময় ধরে রাখে, যা আবরণের জন্য প্রয়োজন, অভিন্ন তাপমাত্রার জন্য জোরপূর্বক সঞ্চালন সহ।

ফ্লোর রেলের উপর হেভি-ডিউটি র‍্যাক —পার্টসগুলি স্তরে স্তরে অনুভূমিকভাবে ঝুলে থাকে; লোড করা র‍্যাকটি ফ্লোর রেল বরাবর রোলারগুলিতে চলে যাতে একজন অপারেটর একটি সম্পূর্ণ লোড নিরাপদে সরাতে পারে।

নিয়ন্ত্রণ এবং নিরাপত্তা —স্প্রে, পাম্প ইন্টারলক, কিউরিং টাইমার, কুলিং, ফল্ট অ্যালার্ম এবং ইমার্জেন্সি স্টপ সহ রিলে এবং পুশ-বাটন নিয়ন্ত্রণ।

  ০২    মূল বৈশিষ্ট্য

দক্ষ ওভারস্প্রে ক্যাপচার —ওয়াটার ফিল্ম পেইন্টের কণাগুলিকে আটকে রাখে এবং বেসিনে জমা করে, বায়ুবাহিত ধুলো এবং ফিল্টার লোডিং হ্রাস করে।

স্থিতিশীল এয়ারফ্লো ফিল্ড —উপর থেকে ফিল্টার করা সরবরাহ এবং নীচ থেকে ডাউনড্রাফ্ট এক্সট্রাকশন অপারেটর এবং ফিনিশড সারফেস থেকে মিস্ট দূরে রাখে।

লম্বা, ভারী পার্টসের জন্য নির্মিত —বুথটি ২,০০০ মিমি পর্যন্ত লম্বা কম্পোনেন্টের জন্য তৈরি করা হয়েছে, এবং র‍্যাক ও রেল সিস্টেম কয়েকশ কিলোগ্রাম লোড পরিচালনা করতে পারে।

অনুভূমিক হ্যাংগিং —লোডকে নিচু এবং স্থিতিশীল রাখে, পার্টসগুলিকে স্তরে স্তরে সাজানোর অনুমতি দেয় এবং সীমিত হেডরুমের ক্ষেত্রে বুথের উচ্চতা কম রাখে।

দ্রুত, অভিন্ন কিউরিং —হিটিং এলিমেন্ট এবং একটি উচ্চ-তাপমাত্রার সঞ্চালন ফ্যান লোডকে দ্রুত তাপমাত্রায় নিয়ে আসে এবং পুরো র‍্যাক জুড়ে সমানভাবে ধরে রাখে।

নিরাপদ কুলিং পরিবর্তন —একটি মোটরচালিত ড্যাম্পার ওভেনকে কুলিং মোডে পরিবর্তন করে চক্রের শেষে গরম বাতাস বের করে দেয়।

ব্যাচ অপারেশন —স্প্রে করা এবং কিউরিং দুটি ইউনিটে সমান্তরালভাবে চলে, একটি কেবিন মোড পরিবর্তনের জন্য অপেক্ষা করার পরিবর্তে।

  ০৩    প্রযুক্তিগত ডেটা

* মাত্রা, এয়ারফ্লো এবং হিটিং ক্ষমতা লেআউট ইঞ্জিনিয়ারিংয়ের সময় নিশ্চিত করা হয় এবং পার্টের আকার, আবরণের ধরণ এবং প্রয়োজনীয় আউটপুটের উপর নির্ভর করে। উপরের ওয়ার্কপিস চিত্রগুলি একটি কাজের উদাহরণ।

  ০৪    অ্যাপ্লিকেশন

এই কনফিগারেশনটি এক্সহস্ট এবং উচ্চ-তাপমাত্রার কম্পোনেন্টের জন্য ডিজাইন করা হয়েছে যা লম্বা, মাঝারিভাবে ভারী এবং স্থির কিন্তু মাঝারি পরিমাণে উৎপাদিত হয়:

অটোমোটিভ এক্সহস্ট —মাফলার, সাইলেন্সার, রেসোনেটর শেল এবং টেইলপাইপ অ্যাসেম্বলি।

শিল্প এক্সহস্ট —জেনারেটর এবং ইঞ্জিন এক্সহস্ট হাউজিং, শিল্প সাইলেন্সার বডি।

তাপ-প্রতিরোধী ডিউটি —তাপ-প্রতিরোধী এনামেল দিয়ে আবৃত পার্টস যার জন্য একটি নির্দিষ্ট কিউরিং তাপমাত্রা এবং ধরে রাখার সময় প্রয়োজন।

স্টেইনলেস এবং স্টিল ফ্যাব্রিকেশন —লম্বা ওয়েল্ডেড শেল, টিউবুলার হাউজিং এবং প্রায় ২,০০০ মিমি পর্যন্ত লম্বা অনুরূপ কম্পোনেন্ট।

সাধারণ আবরণের মধ্যে রয়েছে তাপ-প্রতিরোধী সিলভার এনামেল, প্রাইমার, টপকোট এবং অন্যান্য সলভেন্ট-ভিত্তিক সিস্টেম। স্টেইনলেস-স্টিল সাবস্ট্রেটগুলি আবরণের আগে ডিগ্রেসেড এবং ব্লাস্ট করা উচিত, অথবা প্রাইম করা উচিত — আপনি যখন আপনার আবরণের ডেটা পাঠাবেন তখন আমরা প্রি-ট্রিটমেন্ট রুট সম্পর্কে পরামর্শ দেব।

  ০৫    সঠিক কনফিগারেশন নির্বাচন

  ০৬    গ্রাহকের সুবিধা

আনুপাতিক বিনিয়োগ — একটি ব্যাচ সিস্টেম অবিচ্ছিন্ন-লাইনের অব্যবহৃত ক্ষমতা জন্য অর্থ প্রদান ছাড়াই স্থির, মাঝারি ভলিউমের সাথে মেলে।

পরিষ্কার ফিনিশ — ওয়াটার কার্টেন ক্যাপচার এবং ডাউনড্রাফ্ট এক্সট্রাকশন ওভারস্প্রেকে ভেজা ফিল্ম থেকে দূরে রাখে।

নিরাপদ ভারী হ্যান্ডলিং — রেল এবং রোলারগুলি লোড করা র‍্যাকগুলি সরিয়ে দেয়, মানুষ ভারী, ভেজা পার্টস বহন করার পরিবর্তে।

পুনরাবৃত্তিযোগ্য কিউরিং — নিয়ন্ত্রিত র‌্যাম্প, ধরে রাখার সময় এবং জোরপূর্বক সঞ্চালন পুরো লোড জুড়ে অভিন্ন ফলাফল দেয়।

মিশ্র আকারের জন্য নমনীয় — পণ্য পরিসীমা পরিবর্তনের সাথে সাথে র‍্যাক এবং প্রোগ্রামগুলি মানিয়ে নেয়।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন: মাফলার স্প্রে বুথ কী?উত্তর: মাফলার এবং সাইলেন্সারের মতো লম্বা এক্সহস্ট কম্পোনেন্টের জন্য তৈরি এবং সজ্জিত একটি স্প্রে বুথ। এই সিস্টেমে এটি একটি ওয়াটার কার্টেন বুথ: পিছনের দেয়ালে একটি প্রবাহিত জল ফিল্ম ওভারস্প্রে ধরে রাখে এর আগে এটি বাতাসে থাকতে পারে।

প্রশ্ন: কেন এটি একটি পৃথক কিউরিং ওভেনের সাথে যুক্ত করা হয়?উত্তর: কারণ স্প্রে করা এবং কিউরিং তখন সমান্তরালভাবে চলতে পারে — একটি র‍্যাক স্প্রে করা হচ্ছে যখন অন্যটি কিউরিং হচ্ছে। এটি একটি বড় একক কেবিন ছাড়াই কার্যকর থ্রুপুট বাড়ায়।

প্রশ্ন: ওভেন কত তাপমাত্রা পর্যন্ত পৌঁছাতে পারে?উত্তর: স্ট্যান্ডার্ড কনফিগারেশন ১৫০°C পর্যন্ত পৌঁছায় এবং কিউরিংয়ের জন্য প্রয়োজনীয় সময় ধরে রাখে, যা আবরণের জন্য প্রয়োজন, অভিন্ন তাপমাত্রার জন্য জোরপূর্বক সঞ্চালন সহ। অনুরোধে উচ্চতর সেট-পয়েন্ট উপলব্ধ।

প্রশ্ন: ভারী পার্টসগুলি জোনগুলির মধ্যে কীভাবে সরানো হয়?উত্তর: পার্টসগুলি একটি স্টিলের র‍্যাকে অনুভূমিকভাবে ঝুলে থাকে যা ফ্লোর রেল বরাবর হেভি রোলারগুলিতে চলে। একজন অপারেটর একটি সম্পূর্ণ লোড সরাতে পারে, এবং ট্রান্সফার ট্রলিগুলি বুথ, ফ্ল্যাশ-অফ জোন এবং ওভেনকে সমান্তরালভাবে কাজ করতে রাখে।

প্রশ্ন: এটি কি মাফলার ছাড়া অন্য পার্টস পরিচালনা করতে পারে?উত্তর: হ্যাঁ। যেকোনো লম্বা, মাঝারিভাবে ভারী ধাতব কম্পোনেন্ট প্রায় ২,০০০ মিমি পর্যন্ত কাজ করে — সাইলেন্সার বডি, এক্সহস্ট হাউজিং, ওয়েল্ডেড শেল এবং টিউবুলার ফ্যাব্রিকেশন। র‍্যাক এবং রেল লেআউট আপনার পার্টের জন্য তৈরি করা হয়।

প্রশ্ন: আমি কি ওয়াটার কার্টেনের পরিবর্তে ড্রাই ফিল্টারেশন বেছে নিতে পারি?উত্তর: হ্যাঁ। উভয়ই উপলব্ধ। ওয়াটার কার্টেন সলভেন্ট-ভিত্তিক আবরণ এবং উচ্চতর ওভারস্প্রে লোডের জন্য উপযুক্ত; ড্রাই ফিল্টার বুথগুলি কম ভলিউমের জন্য বা যেখানে জল পরিচালনা অবাস্তব।

প্রশ্ন: এটি কি স্টেইনলেস-স্টিল পার্টসের জন্য উপযুক্ত?উত্তর: হ্যাঁ, তবে স্টেইনলেসের প্রস্তুতি প্রয়োজন। আবরণের আগে ডিগ্রেসেড এবং ব্লাস্ট করুন, অথবা একটি উপযুক্ত প্রাইমার ব্যবহার করুন। আপনার আবরণের ডেটা শীট পাঠান এবং আমরা প্রি-ট্রিটমেন্ট রুট সম্পর্কে পরামর্শ দেব।

প্রশ্ন: CE ডকুমেন্টেশন সরবরাহ করা হয়?উত্তর: হ্যাঁ। আমরা CE ডকুমেন্টেশন, ইংরেজি ম্যানুয়াল এবং বিস্ফোরণ-প্রতিরোধী ফ্যান এবং মোটর সরবরাহ করি। ATEX শ্রেণীবিভাগ আপনার সাইট এবং আবরণের ফ্ল্যাশ পয়েন্টের বিরুদ্ধে স্পেসিফিকেশন চূড়ান্ত করার আগে নিশ্চিত করা হয়।

প্রশ্ন: একটি কোটেশনের জন্য আপনার কী তথ্যের প্রয়োজন?উত্তর: পার্টের মাত্রা এবং ওজন, TDS/MSDS সহ আবরণের ধরণ, প্রয়োজনীয় কিউরিং তাপমাত্রা এবং সময়, বার্ষিক আউটপুট এবং শিফট প্যাটার্ন, উপলব্ধ ইউটিলিটি এবং দরজার আকার সহ ওয়ার্কশপের লেআউট।

এটি কর্মে দেখুন:একটি ইউরোপীয় এক্সহস্ট-সিস্টেম প্রস্তুতকারকের কাছে সরবরাহ করা এই সিস্টেমের কেস স্টাডি পড়ুন — ওয়াটার কার্টেন স্প্রে বুথ, ব্যাচ কিউরিং ওভেন এবং তাপ-প্রতিরোধী মাফলার আবরণের জন্য ফ্লোর-রেল র‍্যাক হ্যান্ডলিং।

কোটেশনের জন্য মিস্টার টিমের সাথে যোগাযোগ করুন:+86 189 8118 9424  ·  coattech@spraying-booth.com  ·  www.spraying-booth.com

আপনার পার্টের মাত্রা, ওজন, আবরণের ডেটা শীট এবং বার্ষিক আউটপুট আমাদের পাঠান — আমরা আপনার ওয়ার্কশপের জন্য সঠিক স্প্রে বুথ এবং কিউরিং ওভেন ডিজাইন করব।
