কাস্টম 60-মিনিট ফায়ার-রেটেড রক উল প্যানেল পেইন্ট বুথ | কোটটেক ইন্টেলিজেন্ট ইকুইপমেন্ট

MOQ:	1
মূল্য:	USD6000-USD12000/SET
স্ট্যান্ডার্ড প্যাকেজিং:	নিয়মিত চলচ্চিত্র এবং কার্টন সহ
ডেলিভারি সময়:	জমা দেওয়ার পরে 15 দিন
পেমেন্ট পদ্ধতি:	টি/টি
সরবরাহ ক্ষমতা:	30 সেট/মাস

বিস্তারিত তথ্য

পণ্য বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল

পরিচিতিমুলক নাম

CoatTech

সাক্ষ্যদান

মডেল নম্বার

বডিশপ সমাধান

প্রধান দরজা::

ভাঁজ শৈলী বা বৈদ্যুতিক রোলিং স্টাইল

আবরণ:

10-50 এম

ব্যবহার:

স্বয়ংচালিত পেইন্টিং, আসবাবপত্র পেইন্টিং, শিল্প পেইন্টিং

শক্তি ব্যবহার::

ডিজেল, গ্যাস, বাষ্প, বৈদ্যুতিক বা অন্যান্য বিকল্প

নয়েজ লেভেল:

≤80 ডিবি

বিদ্যুৎ সরবরাহ::

380V/50Hz/3ph বা অন্যান্য বিকল্প

উপাদান:

ইস্পাত

শক্তি উত্স::

জল, বিদ্যুৎ, গ্যাস

আবেদন::

বাস/ট্রাক বা অন্যান্য ধাতব পণ্য

হিটিং সিস্টেম:

রিলো ব্র্যান্ড বার্নার

বিশেষভাবে তুলে ধরা:

৬০ মিনিটের আগুনের জন্য উপযুক্ত পাথর উল প্যানেল

কাস্টমাইজড পেইন্ট স্প্রে কক্ষ

অগ্নি প্রতিরোধী স্প্রে কক্ষ প্যানেল

পণ্য বিবরণ

কাস্টমাইজড ৬০ মিনিটের অগ্নি প্রতিরোধী রক উল প্যানেল সিস্টেম।

স্পেস-সীমাবদ্ধ কারখানাগুলির জন্য ডিজাইন করা হয়েছে (5.60 মিটার এবং 6.20 মিটার প্রস্থের বিকল্পগুলি) ।কোটটেক সিএনএএস-শংসাপত্রপ্রাপ্ত 60 মিনিটের অগ্নিযুক্ত রক উল প্যানেল সিস্টেম সরবরাহ করে যা 12-15 দিনের সাইট ইনস্টলেশন এবং কমিশনিং সমর্থন করে.

ক্লায়েন্ট এটাকে কাস্টম ইন্ডাস্ট্রিয়াল লেপ সিস্টেমও বলে, ৬০ মিনিটের অগ্নি রেট প্যানেল, রক উল স্যান্ডউইচ প্যানেল, কম্প্যাক্ট স্প্রে বুথ লেআউট, অন সাইট কমিশনিং সার্ভিস

সংক্ষিপ্ত বিবরণ

নতুন লেপ লাইন একীভূত করার সময় বা শিল্প স্প্রে রুমগুলিকে বিভক্ত করার সময়, নির্মাতারা প্রায়শই দুটি সমালোচনামূলক বাধা সম্মুখীন হয়ঃ

সংকীর্ণ কারখানার পদচিহ্নএবংকঠোর স্থানীয় অগ্নিনির্বাপক নিরাপত্তা বিধি.

কোটটেকের কাস্টম মডুলার রক উল পার্টিশন সিস্টেমটি একযোগে উভয় সমস্যার সমাধান করার জন্য বিশেষভাবে ডিজাইন করা হয়েছে।মিলিমিটার-নির্ভুল স্থানিক বিন্যাসকে সার্টিফাইড 60 মিনিটের অগ্নি প্রতিরোধের সাথে একত্রিত করে, আমরা আপনার সরঞ্জাম নিখুঁতভাবে ফিট নিশ্চিত, মসৃণভাবে স্থানীয় নিরাপত্তা অডিট পাস, এবং নির্ভরযোগ্যভাবে কাজ করে।

মূল বিষয়

1.৬০ মিনিটের আগুন প্রতিরোধের রেটিংঃGB/T 9978 মান অনুযায়ী আনুষ্ঠানিকভাবে পরীক্ষিত এবং প্রত্যয়িত (CNAS / CMA / ILAC-MRA স্বীকৃত) ।

2. স্পেসিয়াল লেআউটের জন্য কাস্টমাইজডঃপ্রাক-প্রকৌশলগত বিকল্পগুলি বিশেষভাবে সাইটের প্রস্থের জন্য ডিজাইন করা হয়েছে5.60 মিটার (বিকল্প ১)অথবা6.20 মিটার (অপশন ২).

3. উচ্চ ঘনত্ব নিরোধকঃ50 মিমি ডাবল-পার্শ্বযুক্ত রঙিন ইস্পাত প্যানেল দিয়ে নির্মিত যা 100 কেজি / এম 3 অ-জ্বলন্ত পাথর উলের কোর দিয়ে ভরা।

4. টানকি অন-সাইট ডিপ্লয়মেন্টঃ1 জন অভিজ্ঞ ফিল্ড ইঞ্জিনিয়ারকে পাঠানো হয়েছে১২-১৫ দিনকাঠামোগত সমাবেশ, সংহতকরণ এবং কমিশন।

দ্বৈত স্থানিক বিন্যাস বিকল্পঃ বিকল্প 1 বনাম বিকল্প 2

স্ট্যান্ডার্ড সরঞ্জামগুলির বিন্যাস প্রায়শই ব্যর্থ হয় যখন স্থান কঠোরভাবে সীমিত হয়।

CoatTech আপনার সঠিক উদ্ভিদ সীমানা সীমাবদ্ধতা উপর ভিত্তি করে দুটি অপ্টিমাইজড কাঠামোগত কনফিগারেশন প্রদান করেঃ

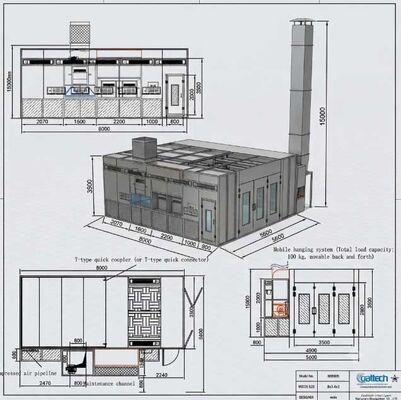

বিকল্প 1: সাইটের প্রস্থের জন্য প্রস্তাবিত যা 5.60 মিটারে সীমাবদ্ধ

1ফোকাসঃসংকীর্ণ অপারেশনাল করিডরগুলিতে সর্বাধিক স্থান দক্ষতা।

2ডিজাইনঃঅতি কমপ্যাক্ট পদচিহ্ন যা অভ্যন্তরীণ কর্মক্ষেত্র বা সুরক্ষা ছাড় ছাড়াই প্যানেল দেয়াল এবং ডকওয়ার্ককে একীভূত করে।

আইটেম / সিস্টেম প্যারামিটার	বিস্তারিত প্রযুক্তিগত বিবরণী এবং কনফিগারেশন প্রয়োজনীয়তা	মন্তব্য / সম্মতি
1.0 প্রধান মাত্রা এবং সাইটের অভিযোজন
অভ্যন্তরীণ কাজের আকার	8000 × 3400 × 3000 মিমি (L × W × H)	ওয়ার্কপিস চেম্বার
বাইরের সামগ্রিক আকার	৮১১০ × ৫৬০০ × ৩৫০০ মিমি (এল × ডাব্লু × এইচ) (৮০০ মিমি রক্ষণাবেক্ষণ সড়ক অন্তর্ভুক্ত)	সাইটের সীমানা 5.6 মিটার ফিট করে
ভিত্তি ও মেঝে	পুরোপুরি বিদ্যমান হ্যাঙ্গার মেঝে সঙ্গে flushed। কঠোরভাবে কোন গর্ত, কোন র্যাম্প প্রয়োজন।	১০০% ফ্লাশ ফ্লোর
রক্ষণাবেক্ষণ প্যাসেজ	ভ্যান ও ডক্ট সার্ভিসিংয়ের জন্য 800 মিমি ডেডিকেটেড ম্যানেজমেন্ট আইল অন্তর্ভুক্ত।	সমন্বিত বিন্যাস
2.0 কেবিনের কাঠামো এবং অগ্নিসংক্রান্ত প্যানেল
দেওয়াল প্যানেল	50 মিমি উচ্চ-শক্তির রকউল স্যান্ডউইচ প্যানেল; কার্যকর প্রস্থ 1150 মিমি; ডাবল-পার্শ্বযুক্ত 0.6 মিমি সাদা রঙের ইস্পাত প্লেট; কোর ঘনত্বঃ 120 কেজি / মি 3; ফায়ার রেটিংঃ ক্লাস এ 1।	ক্লাস A1 আগুনের জন্য উপযুক্ত
ছাদের প্যানেল	50 মিমি উচ্চ-শক্তির রকউল স্যান্ডউইচ প্যানেল; কার্যকর প্রস্থ 1150 মিমি; ডাবল-পার্শ্বযুক্ত 0.6 মিমি সাদা রঙের ইস্পাত প্লেট; কোর ঘনত্বঃ 120 কেজি / মি 3; ফায়ার রেটিংঃ ক্লাস এ 1।	ক্লাস A1 আগুনের জন্য উপযুক্ত
প্রধান প্রবেশদ্বার	3000 × 2800 মিমি (W × H); চতুর্ভুজ টিউব ফ্রেম, পিইউ নিরোধক কোর, টেম্পারেড গ্লাস পর্যবেক্ষণ উইন্ডো, ভারী-ফিটিং hinges সঙ্গে Quadfold শীট ধাতু বাঁকা দরজা।	সহজ মসৃণ অপারেশন
কর্মী দরজা	1 ইউনিট বাম-সামনের দিকে অবস্থিত, আকারঃ 800 × 2000 মিমি (W × H); স্বয়ংক্রিয় চাপ-মুক্তি সুরক্ষা লক এবং টেম্পারেড গ্লাস উইন্ডো দিয়ে সজ্জিত।	জরুরী প্রস্থান
3.0 বায়ুচলাচল এবং বায়ু প্রবাহ সিস্টেম
বায়ু প্রবাহ ক্ষমতা	30,000 m3/h মোট বায়ু প্রবাহ (সরবরাহ এবং নিষ্কাশন ভারসাম্য) ।	উচ্চ ক্ষমতা
পার্শ্বীয় নিষ্কাশন প্ল্যান	পার্শ্ব-প্রাচীরযুক্ত নিষ্কাশন প্ল্যান্ট (উচ্চতাঃ 1000 মিমি), 50x50 মিমি বর্গাকার টিউব দিয়ে নির্মিত, রকওল প্যানেল এবং অভ্যন্তরীণ ফাইবারগ্লাস ফিল্টার দিয়ে আচ্ছাদিত।	সাইড-ডাউনড্রাফ্ট ডিজাইন
ইনটেক ফ্যান ক্যাবিনেট	2 ইউনিট YDW-5.0A বাহ্যিক রটার ডাবল ইনলেট সেন্ট্রিফুগাল ফ্যান; মোটর শক্তিঃ 5.5 kW প্রতি ইউনিট (মোট ১১ কেডব্লিউ); বেলিমো বৈদ্যুতিক মডুলেটিং এয়ার ডাম্পার দিয়ে সজ্জিত।	30,000 m3/h ক্ষমতা
বায়ু বেগ গণনা	বায়ু গতি = মোট বায়ু প্রবাহ / ৩৬০০ / ক্রস-সেকশনাল এরিয়া = ৩০০০০ / ৩৬০০ / (৮.০ × ৩.৪) = ০.৩০৬ মি/সেকেন্ড (নো-লোড বায়ু গতিঃ ০.৩৫ মি/সেকেন্ড) ।	সামঞ্জস্যপূর্ণ বায়ু প্রবাহের গতি
নিষ্কাশন ফ্যান ক্যাবিনেট	1 ইউনিট TAE-560H ডাবল ইনপুট সেন্ট্রিফুগাল ফ্যান (বেল্ট চালিত); মোটর শক্তিঃ 11 kW; মোট বায়ু প্রবাহঃ 30,000 m3/h; স্ট্যাটিক চাপ ≥ 700 Pa; ম্যানুয়াল/বৈদ্যুতিক ডাম্পার।	উচ্চ স্ট্যাটিক চাপ
4.0 ফিল্টারিং এবং পরিবেশগত সুরক্ষা
প্রথম পর্যায়ের প্রাক ফিল্টার	প্রি-ফিল্টার কাঠ, EN 779 ক্লাস G3 রেটিং।	ধুলোর প্রাক-ফিল্টারেশন
২য় পর্যায়ের সিলিং ফিল্টার	পূর্ণ গভীরতা 3D আঠালো sub-high efficiency ফিল্টার, EN 779 ক্লাস F5 রেটিং।	সূক্ষ্ম কণা ধরা
তৃতীয় পর্যায়ের পেইন্ট আটকান	ফাইবারগ্লাস পেইন্ট আটকার ম্যাটঃ পাশের নিষ্কাশন প্লেনামে 1 ম স্তর, নিষ্কাশন ক্যাবিনেটের নীচে 2 য় স্তর (সবুজ ইনপুট, সাদা আউটপুট, EN 779 ক্লাস G3) ।	ওভার স্প্রে ফিল্টারিং
৪র্থ পর্যায়ের ভিওসি অ্যাডসর্পশন	জৈব দ্রাবক (বেঞ্জিন, জিলিন, ভিওসি) এর শোষণের জন্য গ্রানুলার সক্রিয় কার্বন ফিল্টার সিস্টেম।	পরিবেশগত সম্মতি
5.0 আলো ও বৈদ্যুতিক নিয়ন্ত্রণ
সিলিং লাইটিং	২টি সারিঃ ১০টি গ্রুপ × ৪টি টিউব = ৪০টি ২২ ওয়াট টি-৮ এলইডি টিউব।	আইপি৬৫ বিস্ফোরণ প্রতিরোধক
সাইড লাইটিং	২টি সারিঃ ১০টি গ্রুপ × ২টি টিউব = ২০টি ৮ ওয়াট টি৮ এলইডি টিউব।	আইপি৬৫ বিস্ফোরণ প্রতিরোধক
আলোকসজ্জা স্তর	বিশেষ বিস্ফোরণ-প্রতিরোধী আলো বাক্সগুলির সাথে আলোকসজ্জা ≥ 1000 LUX।	উচ্চ দৃশ্যমানতা
কন্ট্রোল ক্যাবিনেট	স্ট্যান্ডার্ড রিলে এবং চাপ বোতাম কন্ট্রোল ক্যাবিনেট; ফাংশনঃ স্প্রে কন্ট্রোল, আলো, ত্রুটি বিপদাশঙ্কা, প্রধান শক্তি, জরুরী স্টপ, ডিফারেনশিয়াল চাপ গ্যাজ।	বিস্ফোরণ প্রতিরোধী তারের
6.0 নল, সংকুচিত বাতাস এবং সহায়ক সরঞ্জাম
নিষ্কাশন নল	৮০০ × ৮০০ × ১০০০ মিমি দূরত্বের ১২টি খণ্ড, ১ × ৯০° কোণ, ১ × ৪৫° কোণ।	15 মিটার চিমনি স্পেক অন্তর্ভুক্ত
কম্প্রেসড এয়ার লাইন	DN15 স্টেইনলেস স্টীল সংকুচিত বায়ু পাইপলাইন; বাম এবং ডান উভয় পক্ষের T- টাইপ দ্রুত সংযোজক; AIRTAC FRL 3 ইউনিট সেট (তেল-জল বিভাজক + নিয়ন্ত্রক) দিয়ে সজ্জিত ফ্রন্ট-এন্ড।	এয়ারট্যাক এফআরএল অন্তর্ভুক্ত
মোট ক্ষমতা	২৪ কিলোওয়াট (ফ্যান ২২ কিলোওয়াট + আলোকসজ্জা ~ ২ কিলোওয়াট) ।	380V/50Hz/3Phase
ডকুমেন্টেশন ও সার্ভিস	অপারেশন ম্যানুয়াল, ওয়্যারিং ডায়াগ্রাম, সম্মতি শংসাপত্র, প্যাকিং তালিকা অন্তর্ভুক্ত	সম্পূর্ণ সহায়তা প্যাকেজ

বিকল্প 2: সাইটের প্রস্থের জন্য প্রস্তাবিত 6.20 মিটারের সর্বাধিক

1ফোকাসঃঅপারেটর এরগনোমিক্স এবং রক্ষণাবেক্ষণ অ্যাক্সেস উন্নত।

2ডিজাইনঃরুটিন রক্ষণাবেক্ষণ, ফিল্টার প্রতিস্থাপন এবং উপাদান হ্যান্ডলিংকে সহজতর করে বিস্তৃত ওয়াক-থ্রু করিডর সরবরাহ করতে অতিরিক্ত পার্শ্বীয় ক্লিয়ারেন্স ব্যবহার করে।

আইটেম / সিস্টেম প্যারামিটার	বিস্তারিত প্রযুক্তিগত বিবরণী এবং কনফিগারেশন প্রয়োজনীয়তা	মন্তব্য / সম্মতি
1.0 প্রধান মাত্রা এবং সাইটের অভিযোজন
অভ্যন্তরীণ কাজের আকার	8000 × 4000 × 3000 মিমি (L × W × H)	সর্বাধিক অভ্যন্তরীণ প্রস্থ
বাইরের সামগ্রিক আকার	৮১১০ × ৬২০০ × ৩৫০০ মিমি (ল × ডাব্লু × এইচ) (৮০০ মিমি রক্ষণাবেক্ষণ স্রোত অন্তর্ভুক্ত)	সাইটের প্রস্থ ৫.৬ মিটার অতিক্রম করে
ভিত্তি ও মেঝে	পুরোপুরি বিদ্যমান হ্যাঙ্গার মেঝে সঙ্গে flushed। কঠোরভাবে কোন গর্ত, কোন র্যাম্প প্রয়োজন।	১০০% ফ্লাশ ফ্লোর
রক্ষণাবেক্ষণ প্যাসেজ	ভ্যান ও ডক্ট সার্ভিসিংয়ের জন্য 800 মিমি ডেডিকেটেড ম্যানেজমেন্ট আইল অন্তর্ভুক্ত।	বাহ্যিক বিন্যাস
2.0 কেবিনের কাঠামো এবং অগ্নিসংক্রান্ত প্যানেল
দেওয়াল প্যানেল	50 মিমি উচ্চ-শক্তির রকউল স্যান্ডউইচ প্যানেল; কার্যকর প্রস্থ 1150 মিমি; ডাবল-পার্শ্বযুক্ত 0.6 মিমি সাদা রঙের ইস্পাত প্লেট; কোর ঘনত্বঃ 120 কেজি / মি 3; ফায়ার রেটিংঃ ক্লাস এ 1।	ক্লাস A1 আগুনের জন্য উপযুক্ত
ছাদের প্যানেল	50 মিমি উচ্চ-শক্তির রকউল স্যান্ডউইচ প্যানেল; কার্যকর প্রস্থ 1150 মিমি; ডাবল-পার্শ্বযুক্ত 0.6 মিমি সাদা রঙের ইস্পাত প্লেট; কোর ঘনত্বঃ 120 কেজি / মি 3; ফায়ার রেটিংঃ ক্লাস এ 1।	ক্লাস A1 আগুনের জন্য উপযুক্ত
প্রধান প্রবেশদ্বার	3000 × 2900 মিমি (W × H); চতুর্ভুজ টিউব ফ্রেম, পিইউ নিরোধক কোর, টেম্পারেড গ্লাস পর্যবেক্ষণ উইন্ডো, ভারী-ফিটিং hinges সঙ্গে Quadfold শীট ধাতু বাঁকা দরজা।	উচ্চতর ক্লিয়ারিং দরজা
কর্মী দরজা	1 ইউনিট বাম-সামনের দিকে অবস্থিত, আকারঃ 800 × 2000 মিমি (W × H); স্বয়ংক্রিয় চাপ-মুক্তি সুরক্ষা লক এবং টেম্পারেড গ্লাস উইন্ডো দিয়ে সজ্জিত।	জরুরী প্রস্থান
3.0 বায়ুচলাচল এবং বায়ু প্রবাহ সিস্টেম
বায়ু প্রবাহ ক্ষমতা	30,000 m3/h মোট বায়ু প্রবাহ (সরবরাহ এবং নিষ্কাশন ভারসাম্য) ।	উচ্চ ক্ষমতা
পার্শ্বীয় নিষ্কাশন প্ল্যান	পার্শ্ব-প্রাচীরযুক্ত নিষ্কাশন প্ল্যান্ট (উচ্চতাঃ 1000 মিমি), 50x50 মিমি বর্গাকার টিউব দিয়ে নির্মিত, রকওল প্যানেল এবং অভ্যন্তরীণ ফাইবারগ্লাস ফিল্টার দিয়ে আচ্ছাদিত।	সাইড-ডাউনড্রাফ্ট ডিজাইন
ইনটেক ফ্যান ক্যাবিনেট	2 ইউনিট YDW-5.0A বাহ্যিক রটার ডাবল ইনলেট সেন্ট্রিফুগাল ফ্যান; মোটর শক্তিঃ 5.5 kW প্রতি ইউনিট (মোট ১১ কেডব্লিউ); বেলিমো বৈদ্যুতিক মডুলেটিং এয়ার ডাম্পার দিয়ে সজ্জিত।	30,000 m3/h ক্ষমতা
বায়ু বেগ গণনা	বায়ু গতি = মোট বায়ু প্রবাহ / 3600 / ক্রস-সেকশন এলাকা = 30000 / 3600 / (8.0 × 4.0) = 0.260 m/s (নামমাত্র গতির গণনাঃ 0.347 m/s) ।	সামঞ্জস্যপূর্ণ বায়ু প্রবাহের গতি
নিষ্কাশন ফ্যান ক্যাবিনেট	1 ইউনিট TAE-560H ডাবল ইনপুট সেন্ট্রিফুগাল ফ্যান (বেল্ট চালিত); মোটর শক্তিঃ 11 kW; মোট বায়ু প্রবাহঃ 30,000 m3/h; স্ট্যাটিক চাপ ≥ 700 Pa; ম্যানুয়াল/বৈদ্যুতিক ডাম্পার।	উচ্চ স্ট্যাটিক চাপ
4.0 ফিল্টারিং এবং পরিবেশগত সুরক্ষা
প্রথম পর্যায়ের প্রাক ফিল্টার	প্রি-ফিল্টার কাঠ, EN 779 ক্লাস G3 রেটিং।	ধুলোর প্রাক-ফিল্টারেশন
২য় পর্যায়ের সিলিং ফিল্টার	পূর্ণ গভীরতা 3D আঠালো sub-high efficiency ফিল্টার, EN 779 ক্লাস F5 রেটিং।	সূক্ষ্ম কণা ধরা
তৃতীয় পর্যায়ের পেইন্ট আটকান	ফাইবারগ্লাস পেইন্ট আটকার ম্যাটঃ পাশের নিষ্কাশন প্লেনামে 1 ম স্তর, নিষ্কাশন ক্যাবিনেটের নীচে 2 য় স্তর (সবুজ ইনপুট, সাদা আউটপুট, EN 779 ক্লাস G3) ।	ওভার স্প্রে ফিল্টারিং
৪র্থ পর্যায়ের ভিওসি অ্যাডসর্পশন	জৈব দ্রাবক (বেঞ্জিন, জিলিন, ভিওসি) এর শোষণের জন্য গ্রানুলার সক্রিয় কার্বন ফিল্টার সিস্টেম।	পরিবেশগত সম্মতি
5.0 আলো ও বৈদ্যুতিক নিয়ন্ত্রণ
সিলিং লাইটিং	২টি সারিঃ ১০টি গ্রুপ × ৪টি টিউব = ৪০টি ২২ ওয়াট টি-৮ এলইডি টিউব।	আইপি৬৫ বিস্ফোরণ প্রতিরোধক
সাইড লাইটিং	২টি সারিঃ ১০টি গ্রুপ × ৪টি টিউব = ৪০টি ৮ ওয়াট টি-৮ এলইডি টিউব।	আইপি৬৫ বিস্ফোরণ প্রতিরোধী (উচ্চতর)
আলোকসজ্জা স্তর	বিশেষ বিস্ফোরণ-প্রতিরোধী আলো বাক্সগুলির সাথে আলোকসজ্জা ≥ 1000 LUX।	উচ্চ দৃশ্যমানতা
কন্ট্রোল ক্যাবিনেট	স্ট্যান্ডার্ড রিলে এবং চাপ বোতাম কন্ট্রোল ক্যাবিনেট; ফাংশনঃ স্প্রে কন্ট্রোল, আলো, ত্রুটি বিপদাশঙ্কা, প্রধান শক্তি, জরুরী স্টপ, ডিফারেনশিয়াল চাপ গ্যাজ।	বিস্ফোরণ প্রতিরোধী তারের
6.0 নল, সংকুচিত বাতাস এবং সহায়ক সরঞ্জাম
নিষ্কাশন নল	৮০০ × ৮০০ × ১০০০ মিমি দূরত্বের ১২টি খণ্ড, ১ × ৯০° কোণ, ১ × ৪৫° কোণ।	15 মিটার চিমনি স্পেক অন্তর্ভুক্ত
কম্প্রেসড এয়ার লাইন	DN15 স্টেইনলেস স্টীল সংকুচিত বায়ু পাইপলাইন; বাম এবং ডান উভয় পক্ষের T- টাইপ দ্রুত সংযোজক; AIRTAC FRL 3 ইউনিট সেট (তেল-জল বিভাজক + নিয়ন্ত্রক) দিয়ে সজ্জিত ফ্রন্ট-এন্ড।	এয়ারট্যাক এফআরএল অন্তর্ভুক্ত
মোট ক্ষমতা	২৪ কিলোওয়াট (ফ্যান ২২ কিলোওয়াট + আলোকসজ্জা ~ ২ কিলোওয়াট) ।	380V/50Hz/3Phase
ডকুমেন্টেশন ও সার্ভিস	অপারেশন ম্যানুয়াল, ওয়্যারিং ডায়াগ্রাম, সম্মতি শংসাপত্র, প্যাকিং তালিকা অন্তর্ভুক্ত	সম্পূর্ণ সহায়তা প্যাকেজ

সার্টিফাইড ফায়ার সেফটি অ্যান্ড কোয়ালিটি অ্যাসুরেন্স

সুরক্ষা এবং নিয়ন্ত্রক সম্মতি আলোচনাযোগ্য নয়। কোটটেক প্যানেল সিস্টেমগুলি স্বীকৃত জাতীয় পরীক্ষার কেন্দ্রগুলি (এসসিএফআরআই / এনএফটিসি) দ্বারা কঠোর চুল্লি পরীক্ষার মধ্য দিয়ে যায়।

1. পরীক্ষিত সততা ও বিচ্ছিন্নতাঃকাঠামোগত স্থিতিশীলতা এবং তাপীয় সীমাবদ্ধতা ধরে রাখা৬০ মিনিটতীব্র আগুনের সংস্পর্শে।

2আন্তর্জাতিক স্বীকৃতিঃআমাদের ইংরেজি পরিদর্শন প্রতিবেদনগুলো বলছেCNAS,সিএমএ, এবংআইএলএসি-এমআরএঅ্যাক্রেডিটেশন মার্ক, যা ইউরোপ, মধ্যপ্রাচ্য, আমেরিকা এবং এশিয়া-প্যাসিফিক জুড়ে স্থানীয় ফায়ার ডিপার্টমেন্টের অনুমোদনের জন্য সরাসরি গ্রহণযোগ্য করে তোলে।

টার্ন-ক্লিজ ফিল্ড সার্ভিস: কারখানার মেঝে থেকে সম্পূর্ণ অপারেশন পর্যন্ত

আমরা শুধু হার্ডওয়্যার সরবরাহ করি না, আমরা অপারেশনাল রেডিও গ্যারান্টি দিই। প্রতিটি সিস্টেম প্যাকেজে বিস্তৃত প্রযুক্তিগত ফাইল এবং সাইটের উপর ডেডিকেটেড সহায়তা অন্তর্ভুক্ত রয়েছেঃ

1- সম্পূর্ণ ইঞ্জিনিয়ারিং ডোসিয়র:বিস্তারিত থ্রিডি অঙ্কন, বৈদ্যুতিক স্কিম, বিস্তারিত মূল্য বিশ্লেষণ এবং অফিসিয়াল পরিদর্শন প্রতিবেদনগুলির তাত্ক্ষণিক অ্যাক্সেস।

2. সাইট ইনস্টলেশন সমর্থনঃআমরা পাঠিয়েছি১ জন সিনিয়র ফিল্ড ইঞ্জিনিয়ারআপনার সাইটের জন্য১২-১৫ দিন.

3.সিস্টেম কমিশনিং ও প্রশিক্ষণঃআমাদের টেকনিশিয়ান আপনার স্থানীয় অপারেশনাল টিমের জন্য সম্পূর্ণ সমন্বয় পরীক্ষা, বায়ু প্রবাহ / গরম পরীক্ষা, নিরাপত্তা যাচাইকরণ এবং হ্যান্ডস-অন প্রশিক্ষণ পরিচালনা করে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী (FAQ)

প্রশ্ন: 50 মিমি পাথর উল স্যান্ডউইচ প্যানেল 1 ঘন্টা অগ্নি প্রতিরোধের জন্য যথেষ্ট?
উত্তর: হ্যাঁ। কোটটেকের ৫০ মিমি প্রাচীর প্যানেল উচ্চ ঘনত্ব (100 কেজি/মি3) পাথর উলের ব্যবহার করে উচ্চ তাপমাত্রার আঠালো এবং সিলিক্যাট ফাইবার সিম সিলিংয়ের সাথে আবদ্ধ।এটা সম্পূর্ণ 60 মিনিটের জন্য কাঠামোগত অখণ্ডতা এবং তাপ নিরোধক বজায় রাখার জন্য GB / T 9978 মান অনুযায়ী আনুষ্ঠানিকভাবে প্রত্যয়িত হয়েছে.

প্রশ্ন: আমি কিভাবে বিকল্প ১ (৫.৬০ মিটার) এবং বিকল্প ২ (৬.২০ মিটার) এর মধ্যে বেছে নেব?

উত্তরঃ যদি আপনার উপলব্ধ মুক্ত সাইটের প্রস্থ কঠোরভাবে 5.60 মিটার বা তার কম সীমাবদ্ধ থাকে তবে বিকল্প 1 নির্বাচন করুন। যদি আপনার সুবিধাটি 6.20 মিটার পর্যন্ত প্রস্থের অনুমতি দেয়,আরও বিস্তৃত রক্ষণাবেক্ষণ এবং অপারেটর অ্যাক্সেস রেলগুলির সুবিধা নিতে বিকল্প 2 নির্বাচন করুন.

প্রশ্ন: ১২-১৫ দিনের সাইট ইনস্টলেশন সার্ভিসে কি কি অন্তর্ভুক্ত?

উঃ কোটটেক একটি নির্দিষ্ট প্রযুক্তিবিদকে সাইটে সরবরাহ করে যা কাঠামোগত প্যানেল সমাবেশ, সিলিং যাচাইকরণ, নল / উপাদান সমন্বয়, প্রাথমিক সিস্টেম পাওয়ার আপ, অপারেশনাল টেস্টিং,এবং আপনার রক্ষণাবেক্ষণ কর্মীদের জন্য নিরাপত্তা প্রশিক্ষণ.

আপনার সুবিধা অপ্টিমাইজ করার জন্য প্রস্তুত?

আপনার ইঞ্জিনিয়ারিং রিভিউয়ের জন্য সঠিক স্পেসিফিকেশন, 3D অঙ্কন এবং সার্টিফাইড টেস্ট রিপোর্ট পান।

বিশেষজ্ঞ ইঞ্জিনিয়ারিং। কাস্টমাইজড ইন্ডাস্ট্রিয়াল লেপ এবং স্প্রে বুথ
