স্ট্যান্ডার্ড ডিজেল কার হিটিং সিস্টেম পেইন্ট ওভেন স্প্রে বুথ ফর কার পেইন্টিং
সুবিধা:
উচ্চ-দক্ষতা সম্পন্ন পরিস্রাবণ এবং পরিবেশগত নিরাপত্তা
বহু-পর্যায়ের পরিস্রাবণ প্রক্রিয়া:
প্রাথমিক পরিস্রাবণ (G3) বৃহত্তর বায়ুবাহিত কণাগুলি ধরে রাখে।
মাধ্যমিক পরিস্রাবণ (F5) নিশ্চিত করে পরিষ্কার বাতাস গ্রহণ।
পেইন্ট অ্যারেস্টর ফিল্টার (G3) অতিরিক্ত স্প্রে কণা আটকে রাখে।
সক্রিয় কার্বন পরিস্রাবণ ক্ষতিকারক VOCs, যেমন বেনজিন এবং জাইলিন শোষণ করে, যা নিশ্চিত করে পরিবেশ-বান্ধব নিষ্কাশন।
কার্যকর দূষণ নিয়ন্ত্রণ: গ্রেটেড ফ্লোরিং (24টি ইস্পাত গ্রিল বিভাগ) এবং ঐচ্ছিক সাইড-ওয়াল নিষ্কাশন কনফিগারেশনের সংমিশ্রণ ধোঁয়া এবং কণা জমা হতে বাধা দেয়, যা বাতাসের গুণমান এবং অপারেটরের নিরাপত্তা বজায় রাখে।
প্রযুক্তিগত বৈশিষ্ট্য

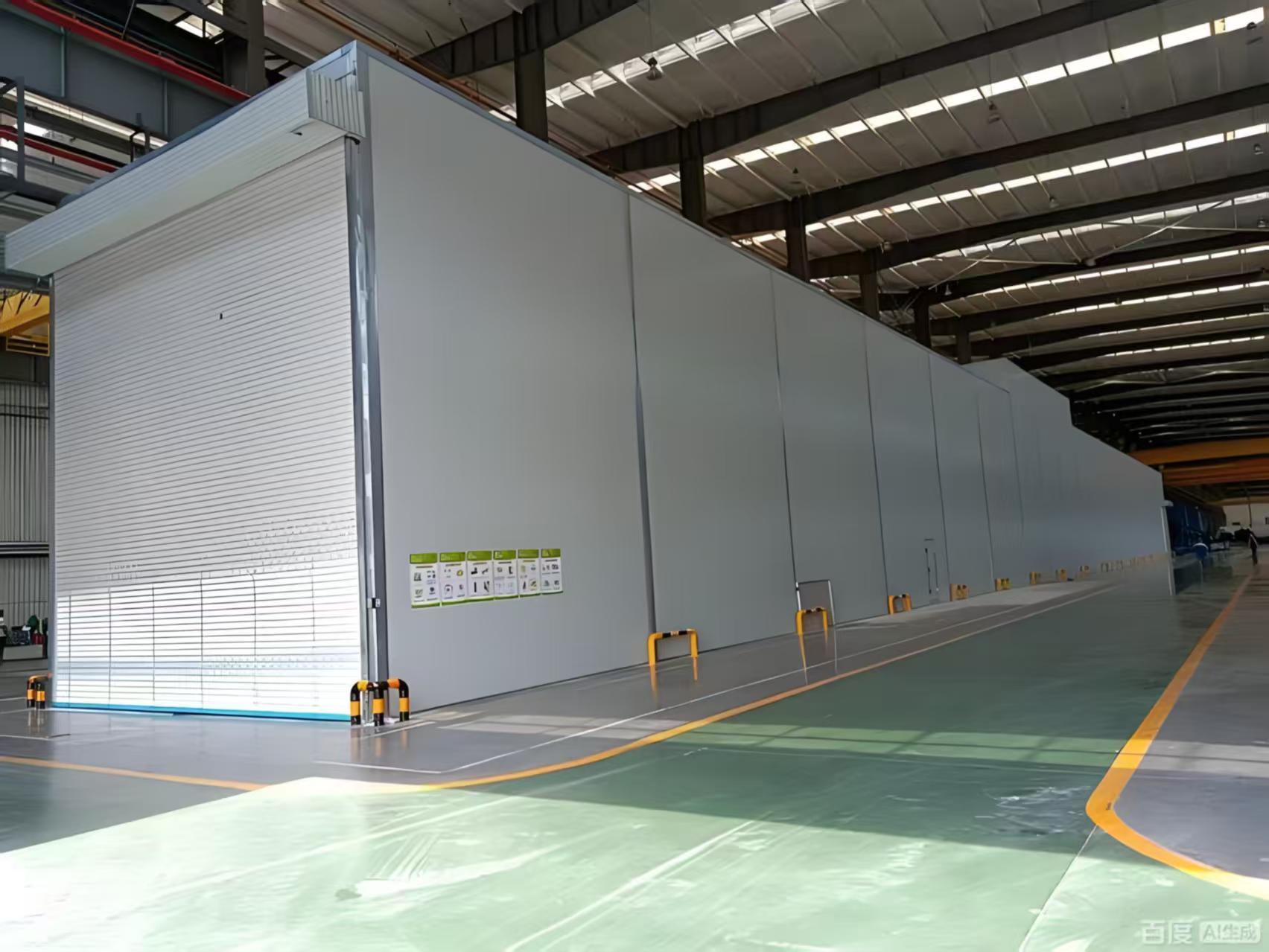

এই বৃহৎ আকারের, সম্পূর্ণ বৈশিষ্ট্যযুক্ত স্প্রে বুথটি উচ্চ-ভলিউম, পেশাদার শিল্প পেইন্টিং, বেকিং এবং ফিনিশিং অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে। এর শক্তিশালী নির্মাণ এবং উন্নত সিস্টেম একটি নিয়ন্ত্রিত, নিরাপদ এবং দক্ষ পরিবেশ নিশ্চিত করে।
1. কাঠামোগত নকশা ও মাত্রা
প্রশস্ত কাজের ক্ষেত্র: 15,000 মিমি (L) × 5,000 মিমি (W) × 5,000 মিমি (H) পরিমাপের একটি উল্লেখযোগ্য অভ্যন্তরীণ কর্মক্ষেত্র সরবরাহ করে।
শক্তিশালী নির্মাণ: 70 মিমি পুরু EPS স্যান্ডউইচ প্যানেল ওয়াল এবং 50 মিমি পুরু EPS রুফ প্যানেল (রক উল বা PU বিকল্প সহ) দিয়ে তৈরি, 0.426 মিমি সাদা রঙের ইস্পাত দিয়ে সমাপ্ত এবং ইস্পাত প্রান্তগুলি সিল করা হয়েছে।
প্রবেশযোগ্যতা: একটি বৃহৎ 4-পাতার প্রধান প্রবেশদ্বার (4,000 x 4,600 মিমি) এবং দুটি স্ট্যান্ডার্ড ওয়ার্কিং ডোর (800 x 2,000 মিমি) পর্যবেক্ষণ জানালা এবং প্রেসার লক সহ বৈশিষ্ট্যযুক্ত।
2. উন্নত বায়ুপ্রবাহ ও বায়ুচলাচল ব্যবস্থা
উচ্চ-ক্ষমতার বায়ু হ্যান্ডলিং: সুনির্দিষ্ট পরিবেশগত নিয়ন্ত্রণের জন্য দুটি স্বাধীন মেক-আপ এয়ার ইউনিট এবং দুটি এক্সহস্ট এয়ার ইউনিট দিয়ে সজ্জিত।
বায়ু সরবরাহ: বহিরাগত রটার সেন্ট্রিফিউগাল ফ্যানগুলির মাধ্যমে 40,000 m³/h এর মোট প্রবাহ (প্রতি ইউনিটে 2x 7.5KW মোটর)।
বায়ু নিষ্কাশন: বেল্ট-চালিত সেন্ট্রিফিউগাল ফ্যানগুলির মাধ্যমে 4,000 m³/h এর মোট প্রবাহ (2x 11KW মোটর)।
বহুমুখী নালী: সিস্টেমটিতে একাধিক 1000x1000 মিমি সরল নালী, 90° এবং 45° কনুই অন্তর্ভুক্ত রয়েছে, যা সর্বোত্তম বায়ুপ্রবাহ ব্যবস্থাপনার জন্য নমনীয় এবং দক্ষ পাইপলাইন বিন্যাস সক্ষম করে।
3. ব্যাপক পরিস্রাবণ ও পরিবেশ নিয়ন্ত্রণ
বহু-পর্যায়ের পরিস্রাবণ: একটি চার-পর্যায়ের পরিস্রাবণ ব্যবস্থা পরিষ্কার বাতাস গ্রহণ এবং নিরাপদ নিষ্কাশন নিশ্চিত করে:
প্রাথমিক ফিল্টার (G3)
সাব-হাই-এফিসিয়েন্সি ফিল্টার (F5)
পেইন্ট অ্যারেস্টর ফিল্টার (G3)
VOCs (বেনজিন, জাইলিন) শোষণ করার জন্য সক্রিয় কার্বন ফিল্টার।
শক্তিশালী হিটিং সিস্টেম: দুটি স্বাধীন সিস্টেম, প্রতিটিতে একটি রিওলো RG5S ডিজেল বার্নার (260,000 KW সর্বোচ্চ আউটপুট) এবং একটি স্টেইনলেস-স্টীল হিট এক্সচেঞ্জার রয়েছে। স্প্রে করার জন্য 0°C থেকে 20°C এবং বেকিংয়ের জন্য 60°C পর্যন্ত বুথের তাপমাত্রা বাড়াতে সক্ষম 10-15 মিনিটের মধ্যে। (প্রাকৃতিক গ্যাস/বৈদ্যুতিক/IR বিকল্প উপলব্ধ)।
সর্বোত্তম কাজের পরিবেশ ও নিরাপত্তা
চমৎকার আলোকসজ্জা: 80টি শীর্ষ-মাউন্টেড এবং 88টি কোমর-স্তরের 18W বিস্ফোরণ-প্রুফ LED ল্যাম্পের সংমিশ্রণের মাধ্যমে ≥1000 Lux আলোকসজ্জা প্রদান করে।
ইন্টিগ্রেটেড কন্ট্রোল সিস্টেম: একটি কেন্দ্রীভূত ইলেকট্রনিক কন্ট্রোল প্যানেল সমস্ত ফাংশন পরিচালনা করে: স্প্রে করা, গরম করা, বেক করা, শুকানোর টাইমার, আলো এবং জরুরি স্টপ। এতে তাপমাত্রা নিয়ন্ত্রক, গেজ (অ্যামিটার, ভোল্টমিটার, চাপ) এবং সম্পূর্ণ অপারেশনাল তত্ত্বাবধানের জন্য অ্যালার্ম সিস্টেম অন্তর্ভুক্ত রয়েছে।
ফ্লোর ও বায়ুচলাচল বিকল্প: ফ্ল্যাট আয়রন এবং টুইস্টেড স্টিল গ্রিল (24 পিস) সহ একটি গ্রেটেড ফ্লোর বৈশিষ্ট্যযুক্ত এবং ঐচ্ছিক সাইড-ওয়াল নিষ্কাশন কনফিগারেশন অফার করে।
|
ভিতরে
মাত্রা
|
15000 × 5000 × 5000 মিমি (L × W × H) |
|
বাইরের
মাত্রা
|
15130 × 6890 × 5600 মিমি (L×W×H) |
| বেসমেন্ট |
মাটির উভয় পাশে 2 সারি 30x4 ফ্ল্যাট আয়রন + ⌀8 টুইস্টেড স্টিল ফ্লোর গ্রিল (24 পিস) রয়েছে (ঐচ্ছিক সাইড ওয়াল এক্সহস্ট) |
| সামনের দরজা |
দরজার আকার: 4000 × 4600 মিমি (W×H), শীট মেটাল বেন্ডিং ডোর, 4টি দরজার পাতা, বর্গাকার টেম্পারড গ্লাস উইন্ডো, ফিলিং: EPS। (ফিলিংটি সামঞ্জস্য করা যেতে পারে এবং গেটটি একটি বৈদ্যুতিক রোলিং শাটার দিয়ে সজ্জিত করা যেতে পারে) |
| কাজের দরজা |
2 সেট, কাজের দরজার আকার: 800×2000 মিমি (W×H), সজ্জিত
চাপ লক এবং গ্লাস পর্যবেক্ষণ জানালা
|
| ওয়াল প্যানেল |
ইপিএস ওয়াল প্যানেল, কার্যকর প্রস্থ 1150 মিমি, মোট পুরুত্ব 70 মিমি,
রঙিন ইস্পাত প্লেটের পুরুত্ব: 0.426 মিমি, সাদা, উভয় পাশে ইস্পাত প্রান্ত সিল করা হয়েছে; (রক উল, PU ঐচ্ছিক)
|
| ছাদ |
ইপিএস ওয়াল প্যানেল, কার্যকর প্রস্থ 1150 মিমি, মোট পুরুত্ব 50 মিমি,
রঙিন ইস্পাত প্লেটের পুরুত্ব: 0.426 মিমি, সাদা, উভয় পাশে ইস্পাত প্রান্ত সিল করা হয়েছে; (রক উল, PU ঐচ্ছিক)
|
| আলোকসজ্জা |
উপরের আলো: 20 গ্রুপ × 4 পিসি = 80 পিসি 18W ল্যাম্প
কোমর আলো: 22 গ্রুপ × 4 পিসি = 88 পিসি 18W ল্যাম্প টিউব, LED
ল্যাম্প টিউব, বিস্ফোরণ-প্রুফ লাইট বক্স
আলোকসজ্জা ≥1000Lux
|
|
এয়ার ইউনিট
ইনস্টলেশন
|
পাশ থেকে বায়ু প্রবেশ, পিছন থেকে নিষ্কাশন, বর্গাকার টিউব
ওয়েল্ডিং + অ্যালুমিনিয়াম টি ফ্রেম, সাদা পেইন্ট, উচ্চ-শক্তির মেশিন-নির্মিত 20 মিমি পুরু রক উল বোর্ড মাস্ক
|
|
মেক-আপ
এয়ার ইউনিট
(2 গ্রুপ)
|
প্রতিটি গ্রুপ 2টি বহিরাগত রটার ডাবল-ইনলেট সেন্ট্রিফিউগাল ফ্যান দিয়ে সজ্জিত, একক মোটরের শক্তি: 7.5KW; মোট প্রবাহ: 40000m3 /h, নো-লোড বাতাসের গতি: 0.25m/s; বায়ু সরবরাহ বায়ুসংক্রান্ত সমন্বয় ড্যাম্পার, চক্র শুরু বায়ুসংক্রান্ত ড্যাম্পার। |
|
নিষ্কাশিত
এয়ার ইউনিট
(2 গ্রুপ)
|
প্রতিটি গ্রুপ 1টি ডাবল-ইনলেট সেন্ট্রিফিউগাল ফ্যান দিয়ে সজ্জিত, পুলি ড্রাইভ, একক মোটরের শক্তি: 11KW; মোট প্রবাহ: 4000m3 /h, নো-লোড বাতাসের গতি: 0.25m/s; নিষ্কাশন ম্যানুয়াল সমন্বয় ড্যাম্পার। |
|
হিটিং
সিস্টেম
(2 সেট)
|
প্রতিটি গ্রুপ একটি রিওলো RG5S ডিজেল বার্নার দিয়ে সজ্জিত
সর্বোচ্চ তাপ উৎপাদন 26,000KW; একটি 304 স্টেইনলেস স্টীল হিট এক্সচেঞ্জ ফার্নেস দিয়ে সজ্জিত; তাপমাত্রা বৃদ্ধি পেইন্টিং: 20°C (স্প্রে করার অবস্থায় 0°C থেকে 20°C); বেকিং পেইন্ট: 10-15 মিনিট (20° থেকে 60ºС) পেইন্ট অবস্থা। (প্রাকৃতিক গ্যাস গরম, বৈদ্যুতিক গরম
টিউব গরম, এবং ইনফ্রারেড বেকিং ল্যাম্প গরম নির্বাচন করা যেতে পারে)
|
|
পরিস্রাবণ
সিস্টেম
|
1বায়ু সরবরাহ প্রাথমিক ফিল্টার কটন: EN 779 স্তর: G3
2 সাব-হাই দক্ষতা পরিস্রাবণ: সম্পূর্ণ গভীরতা ত্রিমাত্রিক ভিসকস; EN799 স্তর: F5,
3 গ্লাস ফাইবার পেইন্ট-প্রতিরোধী কটন কম্বল পরিস্রাবণ: EN 779 স্তর: G3;
4. সক্রিয় কার্বন কণা পরিস্রাবণ: নিষ্কাশন গ্যাসে বেনজিন এবং জাইলিন শোষণ করে
|
| ইলেকট্রনিক কন্ট্রোল সিস্টেম |
স্প্রে পেইন্টিং, গরম স্প্রে পেইন্টিং, বেকিং পেইন্ট, শুকানোর সময় সেটিং, আলো সুইচ, ফল্ট ইন্ডিকেটর লাইট, তাপমাত্রা নিয়ন্ত্রক, পাওয়ার সুইচ, জরুরি স্টপ সুইচ, টাইমার, তাপমাত্রা সীমাবদ্ধকারী, অ্যামিটার, ভোল্টমিটার, চাপ গেজ, চাপ অ্যালার্ম |
|
পাইপলাইন
সিস্টেম
|
প্রতিটি বায়ু সরবরাহ এবং নিষ্কাশন গ্রুপের সাথে 4টি 10 00 x 10 00 x 1000 মিমি সরল বায়ু নালী, 1টি 10 00 x 10 00 মিমি 90° কনুই এবং 1টি 10 00 x 10 00 মিমি 45° কনুই রয়েছে; |
| মোট শক্তি |
56KW |
বৃহৎ আকারের অটোমোবাইল স্প্রে বুথটি শীর্ষস্থানীয় প্রযুক্তিগত বৈশিষ্ট্যগুলির সাথে বিভিন্ন চাহিদা মেটাতে ডিজাইন করা হয়েছে
এবং মানিয়ে নেওয়া বৈশিষ্ট্য। অভ্যন্তরীণ মাত্রা হল 6900 × 3900 × 2650 মিমি (L × W × H), (কাস্টমাইজ করা যেতে পারে)
যখন বাইরের পরিমাপ 7000 × 5350 × 3400 মিমি (L × W × H)। (কাস্টমাইজ করা যেতে পারে) শক্তিশালী বেসমেন্ট
গ্যালভানাইজড শীট বেন্ডিং হোর্ডিং বৈশিষ্ট্যযুক্ত, বর্গাকার টিউব এবং একটি ফ্লোর গ্রিল দ্বারা সমর্থিত, যা সামগ্রিক লোড-বহন নিশ্চিত করে
2.4T এর ক্ষমতা, প্রয়োজন অনুযায়ী সমন্বয়যোগ্য।
প্রধান সামনের দরজা, 3000 × 2600 মিমি (W×H), বর্গাকার টেম্পারড গ্লাস উইন্ডো এবং ইপিএস ফিলিং সহ তিনটি পাতা রয়েছে।
একটি অতিরিক্ত কাজের দরজা, 800×2000 মিমি (W×H) আকারের, একটি প্রেসার লক এবং পর্যবেক্ষণ জানালা অন্তর্ভুক্ত করে।
বুথের ইপিএস ওয়াল প্যানেল এবং গ্যালভানাইজড শীট রুফ শক্তিশালী নিরোধক প্রদান করে, ঐচ্ছিক উপকরণ সহ উপলব্ধ।
আলোকসজ্জা ব্যবস্থা 32টি শীর্ষ এবং 16টি কোমর LED ল্যাম্পের সাথে 1000Lux এর বেশি সরবরাহ করে। এয়ার ইউনিট দক্ষতার সাথে পরিচালনা করে
ইনটেক এবং এক্সহস্ট, সর্বোত্তম গরম করার জন্য একটি রিওলো RG5S বার্নার দ্বারা সহায়তা করা হয়। ব্যাপক পরিস্রাবণ ব্যবস্থা নিশ্চিত করে
একটি পরিষ্কার কাজের পরিবেশ, যেখানে ইলেকট্রনিক কন্ট্রোল সিস্টেম সুনির্দিষ্ট অপারেশনাল নিয়ন্ত্রণ প্রদান করে। মোট শক্তি
প্রয়োজন 17kW।(কাস্টমাইজ করা যেতে পারে)
