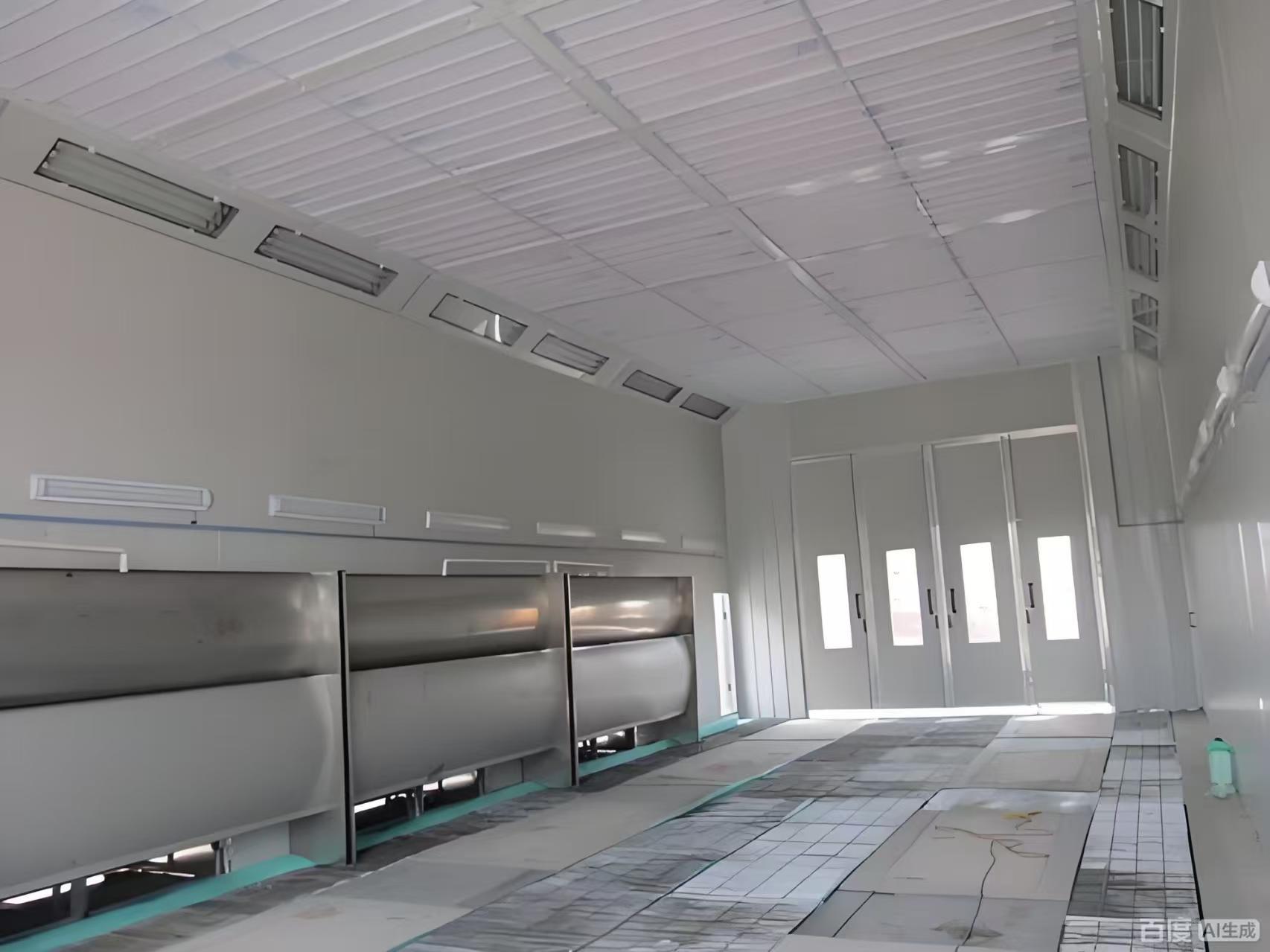

ডিজেল গ্যাস বাষ্প বৈদ্যুতিক স্প্রে পেইন্ট বুথ গ্রাউন্ড এবং ছাদ ফিল্টার পেন্টিং ক্যাবিনেট
প্রযুক্তিগত বিশেষ উল্লেখ
এই বৃহৎ-স্কেল, সম্পূর্ণ বৈশিষ্ট্যযুক্ত স্প্রে বুথ উচ্চ-ভলিউম, পেশাদার শিল্প পেইন্টিং, বেকিং এবং ফিনিশিং অ্যাপ্লিকেশনের জন্য প্রকৌশলী। এর শক্তিশালী নির্মাণ এবং উন্নত সিস্টেম একটি নিয়ন্ত্রিত, নিরাপদ এবং দক্ষ পরিবেশ নিশ্চিত করে।
1. কাঠামোগত নকশা এবং মাত্রা
প্রশস্ত কাজের এলাকা: 15,000 মিমি (L) × 5,000 মিমি (W) × 5,000 মিমি (H) পরিমাপের একটি উল্লেখযোগ্য অভ্যন্তরীণ কর্মক্ষেত্র অফার করে।
মজবুত নির্মাণ: একটি 70 মিমি পুরু ইপিএস স্যান্ডউইচ প্যানেল প্রাচীর এবং একটি 50 মিমি পুরু ইপিএস ছাদ প্যানেল (রক উল বা PU বিকল্প উপলব্ধ সহ), 0.426 মিমি সাদা রঙের ইস্পাত এবং সিল করা ইস্পাত প্রান্ত দিয়ে নির্মিত।
অ্যাক্সেসযোগ্যতা: একটি বড় 4-পাতার প্রধান প্রবেশদ্বার (4,000 x 4,600 মিমি) এবং পর্যবেক্ষণ জানালা এবং চাপের লক সহ দুটি আদর্শ কাজের দরজা (800 x 2,000 মিমি) বৈশিষ্ট্যযুক্ত।
2. উন্নত বায়ুপ্রবাহ ও বায়ুচলাচল ব্যবস্থা
উচ্চ-ক্ষমতার এয়ার হ্যান্ডলিং: সুনির্দিষ্ট পরিবেশ নিয়ন্ত্রণের জন্য দুটি স্বাধীন মেক-আপ এয়ার ইউনিট এবং দুটি এক্সহস্ট এয়ার ইউনিট দিয়ে সজ্জিত।
বায়ু সরবরাহ: বাহ্যিক রটার সেন্ট্রিফিউগাল ফ্যানের মাধ্যমে মোট 40,000 m³/ঘন্টা প্রবাহ (প্রতি ইউনিট 2x 7.5KW মোটর)।
বায়ু নিষ্কাশন: বেল্ট-চালিত সেন্ট্রিফিউগাল ফ্যান (2x 11KW মোটর) এর মাধ্যমে মোট 4,000 m³/ঘন্টা প্রবাহ।
বহুমুখী ডাক্টিং: সিস্টেমে একাধিক 1000x1000mm সোজা নালী, 90°, এবং 45° কনুই রয়েছে, যা সর্বোত্তম বায়ুপ্রবাহ ব্যবস্থাপনার জন্য নমনীয় এবং দক্ষ পাইপলাইন বিন্যাস সক্ষম করে।
3. ব্যাপক পরিস্রাবণ এবং পরিবেশগত নিয়ন্ত্রণ
মাল্টি-স্টেজ পরিস্রাবণ: একটি চার-পর্যায়ের পরিস্রাবণ ব্যবস্থা পরিষ্কার বাতাস এবং নিরাপদ নিষ্কাশন নিশ্চিত করে:
প্রাথমিক ফিল্টার (G3)
উপ-উচ্চ-দক্ষতা ফিল্টার (F5)
পেইন্ট অ্যারেস্টর ফিল্টার (G3)
ভিওসি (বেনজিন, জাইলিন) শোষণের জন্য সক্রিয় কার্বন ফিল্টার।
শক্তিশালী হিটিং সিস্টেম: দুটি স্বাধীন সিস্টেম, প্রতিটিতে একটি Riello RG5S ডিজেল বার্নার (260,000 KW সর্বোচ্চ আউটপুট) এবং একটি স্টেইনলেস-স্টিল হিট এক্সচেঞ্জার। স্প্রে করার জন্য বুথের তাপমাত্রা 0°C থেকে 20°C এবং 10-15 মিনিটের মধ্যে বেক করার জন্য 60°C এ উন্নীত করতে সক্ষম। (প্রাকৃতিক গ্যাস/ইলেকট্রিক/আইআর বিকল্প উপলব্ধ)।
সর্বোত্তম কাজের পরিবেশ ও নিরাপত্তা
চমৎকার আলোকসজ্জা: 80টি টপ-মাউন্ট করা এবং 88টি কোমর-স্তরের 18W বিস্ফোরণ-প্রুফ LED ল্যাম্পের সংমিশ্রণের মাধ্যমে আলোকসজ্জা ≥1000 লাক্স প্রদান করে।
ইন্টিগ্রেটেড কন্ট্রোল সিস্টেম: একটি কেন্দ্রীভূত ইলেকট্রনিক কন্ট্রোল প্যানেল সমস্ত ফাংশন পরিচালনা করে: স্প্রে করা, গরম করা, বেকিং, শুকানোর টাইমার, আলো এবং জরুরী স্টপ। এটিতে তাপমাত্রা নিয়ন্ত্রক, গেজ (অ্যামিটার, ভোল্টমিটার, চাপ) এবং সম্পূর্ণ অপারেশনাল তদারকির জন্য অ্যালার্ম সিস্টেম অন্তর্ভুক্ত রয়েছে।
মেঝে এবং বায়ুচলাচল বিকল্প: ফ্ল্যাট লোহা এবং টুইস্টেড স্টিলের গ্রিল (24 টুকরা) সহ একটি গ্রেটেড মেঝে বৈশিষ্ট্যযুক্ত এবং ঐচ্ছিক পার্শ্ব-প্রাচীর নিষ্কাশন কনফিগারেশন অফার করে।
সুবিধা:
শক্তসমর্থ কাঠামোগত অখণ্ডতা এবং কাস্টমাইজযোগ্য বিল্ড
উচ্চ-শক্তির ঘের: বুথটি 70 মিমি পুরু ইপিএস কোর ওয়াল প্যানেল এবং 50 মিমি পুরু ছাদের প্যানেল দিয়ে তৈরি করা হয়েছে, সম্পূর্ণ সিল করা প্রান্ত সহ 0.426 মিমি প্রি-কোটেড স্টিলে পরিহিত।বর্ধিত নিরোধক এবং আগুন প্রতিরোধের জন্য ঐচ্ছিক উপকরণ যেমন রক উল বা পিইউ পাওয়া যায়।
বড়, কার্যকরী অ্যাক্সেস: একটি প্রশস্ত 4-পাতার প্রধান দরজা (4000×4600mm) এবং দুটি মানক পরিষেবা দরজা (800×2000mm)- শক্ত কাচের দেখার জানালা এবং চাপের সীল দিয়ে লাগানো- একটি বায়ুরোধী, নিরাপদ পরিবেশ বজায় রেখে বড় ওয়ার্কপিসগুলির সহজ প্রবেশকে সক্ষম করে৷
|
ভিতরে
মাত্রা
|
15000 × 5000 × 5000 মিমি (L × W × H) |
|
বাইরের
মাত্রা
|
15130 × 6890 × 5600 মিমি (L×W×H) |
| বেসমেন্ট |
মাটির উভয় পাশে 30x4 ফ্ল্যাট আয়রন + ⌀8 পেঁচানো স্টিলের মেঝে গ্রিলের 2টি সারি (24 টুকরা) রয়েছে (ঐচ্ছিক পাশের দেয়াল নিষ্কাশন) |
| সদর দরজা |
দরজার আকার: 4000 × 4600mm (W×H), শিট মেটাল বাঁকানো দরজা, 4 দরজার পাতা, বর্গাকার টেম্পারড গ্লাস উইন্ডো, ফিলিং: EPS। (ভর্তি সামঞ্জস্য করা যেতে পারে, এবং গেটটি বৈদ্যুতিক রোলিং শাটার দিয়ে সজ্জিত করা যেতে পারে) |
| কাজের দরজা |
2 সেট, কাজের দরজার আকার: 800×2000mm (W×H), সজ্জিত
চাপ লক এবং কাচ পর্যবেক্ষণ উইন্ডো
|
| প্রাচীর প্যানেল |
ইপিএস প্রাচীর প্যানেল, কার্যকর প্রস্থ 1150 মিমি, মোট বেধ 70 মিমি,
রঙ ইস্পাত প্লেট বেধ: 0.426 মিমি, সাদা, ইস্পাত প্রান্ত উভয় পাশে সিল; (রক উল, PU ঐচ্ছিক)
|
| ছাদ |
ইপিএস প্রাচীর প্যানেল, কার্যকর প্রস্থ 1150 মিমি, মোট বেধ 50 মিমি,
রঙ ইস্পাত প্লেট বেধ: 0.426 মিমি, সাদা, ইস্পাত প্রান্ত উভয় পাশে সিল; (রক উল, PU ঐচ্ছিক)
|
| আলোকসজ্জা |
শীর্ষ আলো: 20 গ্রুপ × 4 পিসি = 80 পিসি 18W ল্যাম্প
কোমর আলো: 22 গ্রুপ × 4 পিসি = 88 পিসি 18W ল্যাম্প টিউব, LED
ল্যাম্প টিউব, বিস্ফোরণ-প্রমাণ আলো বাক্স
আলোকসজ্জা ≥1000Lux
|
|
এয়ার ইউনিট
ইনস্টলেশন
|
পাশ থেকে এয়ার ইনলেট, পিছন থেকে নিষ্কাশন, বর্গাকার টিউব
ঢালাই + অ্যালুমিনিয়াম টি ফ্রেম, সাদা রঙ, উচ্চ-শক্তির মেশিনে তৈরি 20 মিমি পুরু রক উল বোর্ড মাস্ক
|
|
মেক আপ
বায়ু ইউনিট
(2 গ্রুপ)
|
প্রতিটি গ্রুপ 2 বাহ্যিক রটার ডাবল-ইনলেট সেন্ট্রিফিউগাল ফ্যান দিয়ে সজ্জিত, একক মোটর শক্তি: 7.5KW; মোট প্রবাহ: 40000m3/h, নো-লোড বাতাসের গতি: 0.25m/s; বায়ু সরবরাহ বায়ুসংক্রান্ত সমন্বয় ড্যাম্পার, সাইকেল স্টার্ট নিউম্যাটিক ড্যাম্পার। |
|
নিঃশেষিত
বায়ু ইউনিট
(2 গ্রুপ)
|
প্রতিটি গ্রুপ 1 ডাবল-ইনলেট সেন্ট্রিফিউগাল ফ্যান, পুলি ড্রাইভ, একক মোটর পাওয়ার দিয়ে সজ্জিত: 11KW; মোট প্রবাহ: 4000m3/h, নো-লোড বাতাসের গতি: 0.25m/s; নিষ্কাশন ম্যানুয়াল সমন্বয় ড্যাম্পার. |
|
গরম করা
সিস্টেম
(2 সেট)
|
প্রতিটি গ্রুপ একটি Riello RG5S ডিজেল বার্নার দিয়ে সজ্জিত একটি
সর্বোচ্চ তাপ উৎপাদন 26,000 কিলোওয়াট; একটি 304 স্টেইনলেস স্টীল তাপ বিনিময় চুল্লি দিয়ে সজ্জিত; তাপমাত্রা বৃদ্ধি পেইন্টিং: 20°C (স্প্রে করার অবস্থায় 0°C থেকে 20°C); বেকিং পেইন্ট: 10-15 মিনিট (20° থেকে 60ºС পর্যন্ত) পেইন্ট কন্ডিশন। (প্রাকৃতিক গ্যাস গরম, বৈদ্যুতিক গরম
টিউব হিটিং, এবং ইনফ্রারেড বেকিং ল্যাম্প হিটিং নির্বাচন করা যেতে পারে)
|
|
ফিল্টারিং
সিস্টেম
|
1এয়ার সাপ্লাই প্রাথমিক ফিল্টার তুলা: EN 779 স্তর: G3
2 উপ-উচ্চ দক্ষতা পরিস্রাবণ: সম্পূর্ণ গভীরতা ত্রিমাত্রিক ভিসকস; EN799 স্তর: F5,
3 গ্লাস ফাইবার পেইন্ট-প্রতিরোধী তুলো কম্বল পরিস্রাবণ: EN 779 স্তর: G3;
4. সক্রিয় কার্বন কণা পরিস্রাবণ: নিষ্কাশন গ্যাসে বেনজিন এবং জাইলিন শোষণ করে
|
| ইলেকট্রনিক নিয়ন্ত্রণ ব্যবস্থা |
স্প্রে পেইন্টিং, হিটিং স্প্রে পেইন্টিং, বেকিং পেইন্ট, শুকানোর সময় সেটিং, লাইটিং সুইচ, ফল্ট ইন্ডিকেটর লাইট, টেম্পারেচার কন্ট্রোলার, পাওয়ার সুইচ, ইমার্জেন্সি স্টপ সুইচ, টাইমার, টেম্পারেচার লিমিটার, অ্যামিটার, ভোল্টমিটার, প্রেসার গেজ, প্রেসার অ্যালার্ম |
|
পাইপলাইন
সিস্টেম
|
বায়ু সরবরাহ এবং নিষ্কাশনের প্রতিটি গ্রুপ 10 00 x 10 00 x 1000 মিমি স্ট্রেইট এয়ার ডাক্টের 4 টি বিভাগ, 10 00 x 10 00 মিমি 90 ° কনুই এর 1 বিভাগ এবং 10 00 x 10 00 মিমি 45° কনুই এর 1 বিভাগ দিয়ে সজ্জিত; |
| মোট ক্ষমতা |
56KW |
বড় আকারের অটোমোবাইল স্প্রে বুথ শীর্ষস্থানীয় প্রযুক্তিগত বৈশিষ্ট্য সহ বিভিন্ন চাহিদা মেটাতে ডিজাইন করা হয়েছে
এবং অভিযোজিত বৈশিষ্ট্য। অভ্যন্তরীণ মাত্রা হল 6900 × 3900 × 2650 মিমি (L × W × H), (কাস্টমাইজ করা যেতে পারে)
যখন বাইরের পরিমাপ 7000 × 5350 × 3400 মিমি (L × W × H)। (কাস্টমাইজ করা যেতে পারে) বলিষ্ঠ বেসমেন্ট
গ্যালভানাইজড শীট বাঁকানো হোর্ডিং বৈশিষ্ট্য, বর্গাকার টিউব এবং একটি ফ্লোর গ্রিল দ্বারা সমর্থিত, সামগ্রিক লোড-ভারিং নিশ্চিত করে
2.4T এর ক্ষমতা, প্রয়োজন অনুযায়ী সামঞ্জস্যযোগ্য।
প্রধান সদর দরজা, 3000 × 2600mm (W×H), বর্গাকার টেম্পারড কাচের জানালা এবং EPS ফিলিং সহ তিনটি পাতা রয়েছে।
একটি অতিরিক্ত কাজের দরজা, আকার 800×2000mm (W×H), একটি চাপ লক এবং পর্যবেক্ষণ উইন্ডো অন্তর্ভুক্ত।
বুথের EPS প্রাচীর প্যানেল এবং গ্যালভানাইজড শীট ছাদ শক্তিশালী নিরোধক প্রদান করে, সাথে ঐচ্ছিক উপকরণ উপলব্ধ।
লাইটিং সিস্টেমটি 32টি টপ এবং 16টি কোমরের LED ল্যাম্প সহ 1000Lux-এরও বেশি ডেলিভারি করে৷ বায়ু ইউনিট দক্ষতার সাথে পরিচালনা করে
গ্রহণ এবং নিষ্কাশন, সর্বোত্তম গরম করার জন্য একটি Riello RG5S বার্নার দ্বারা সাহায্য করা হয়। ব্যাপক পরিস্রাবণ সিস্টেম নিশ্চিত করে
একটি পরিষ্কার কাজের পরিবেশ, যখন ইলেকট্রনিক কন্ট্রোল সিস্টেম সুনির্দিষ্ট অপারেশনাল নিয়ন্ত্রণ প্রদান করে। মোট শক্তি
প্রয়োজন 17kW এ দাঁড়িয়েছে। (কাস্টমাইজ করা যেতে পারে)
