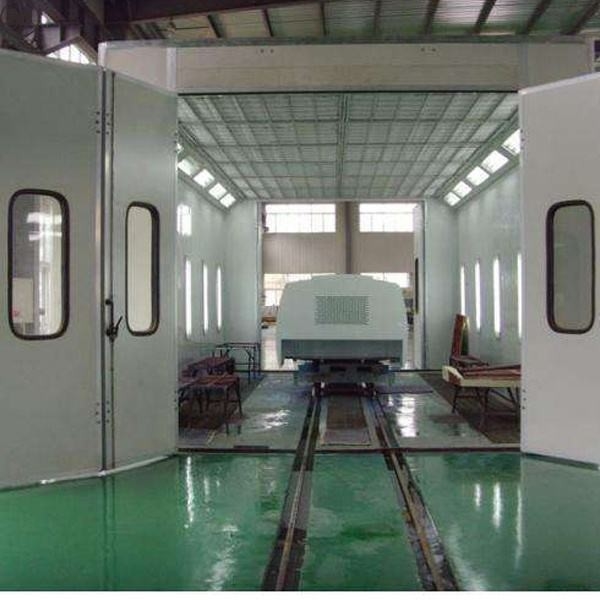

স্কয়ার টিউব ওয়েল্ডিং এবং অ্যালুমিনিয়াম ফ্রেম সহ স্প্রে বুথে নিয়ন্ত্রিত বায়ু বিতরণ
স্প্রে ক্যাবিনে প্রতিটি মেকআপ এয়ার ইউনিট গ্রুপ দুটি বাহ্যিক রটার ডাবল ইনলেট সেন্ট্রিফুগাল ফ্যান দিয়ে সজ্জিত,
একটি একক মোটর শক্তি 7.5KW এবং একটি মোট বায়ু প্রবাহ 40000m3/h। নো লোড বায়ু গতি 0.25m/s হয়।
বায়ু সরবরাহ বায়ুসংক্রান্ত সমন্বয় ডিম্পার এবং চক্র শুরু বায়ুসংক্রান্ত ডিম্পার বৈশিষ্ট্য, কার্যকর নিশ্চিত
এবং নিয়ন্ত্রিত বায়ু বিতরণ। এই শক্তিশালী ইউনিটগুলি একটি পরিষ্কার এবং দক্ষ পেইন্টিং পরিবেশকে সমর্থন করে।
|

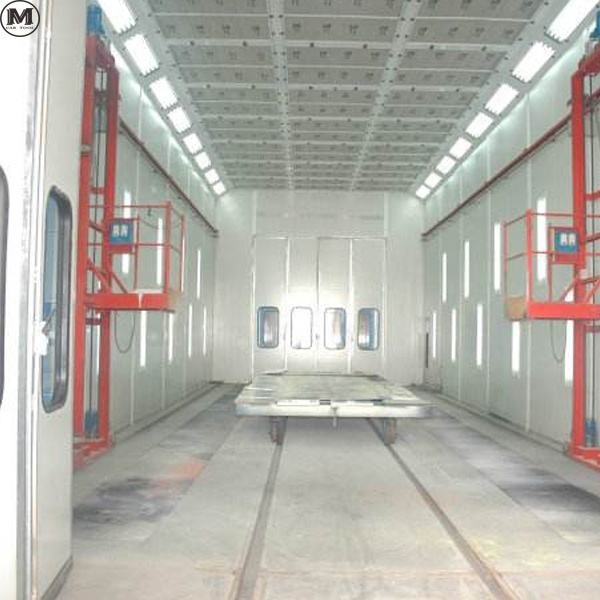

ভিতরে
মাত্রা
|
15000 × 5000 × 5000 মিমি (L × W × H) |
|
বাহ্যিক
মাত্রা
|
15130 × 6890 × 5600 মিমি (L×W×H) |
| বেসমেন্ট |
মাটির উভয় পাশে 30x4 সমতল লোহা + ₹8 বাঁকা ইস্পাত মেঝে গ্রিজ (24 টুকরা) এর 2 সারি রয়েছে (ঐচ্ছিক পার্শ্ব প্রাচীর নিষ্কাশন) |
| সামনের দরজা |
দরজার আকারঃ 4000 × 4600mm (W × H), শীট ধাতু বাঁক দরজা, 4 দরজা পাত, বর্গক্ষেত্র tempered গ্লাস উইন্ডো, ভরাটঃ EPS.এবং গেটটি বৈদ্যুতিক রোলিং শাটার দিয়ে সজ্জিত করা যেতে পারে) |
| কাজ দরজা |
2 সেট, কাজ দরজা আকারঃ 800×2000mm (W×H), দিয়ে সজ্জিত
চাপ লক এবং গ্লাস পর্যবেক্ষণ উইন্ডো
|
| দেয়াল প্যানেল |
ইপিএস দেয়াল প্যানেল, কার্যকর প্রস্থ 1150mm, মোট বেধ 70mm,
রঙিন ইস্পাত প্লেট বেধঃ 0.426 মিমি, সাদা, উভয় পক্ষের সীলমোহর ইস্পাত প্রান্ত; (রক উল, পিই বিকল্প)
|
| ছাদ |
ইপিএস দেয়াল প্যানেল, কার্যকর প্রস্থ 1150mm, মোট বেধ 50mm,
রঙিন ইস্পাত প্লেট বেধঃ 0.426 মিমি, সাদা, উভয় পক্ষের সীলমোহর ইস্পাত প্রান্ত; (রক উল, পিই বিকল্প)
|

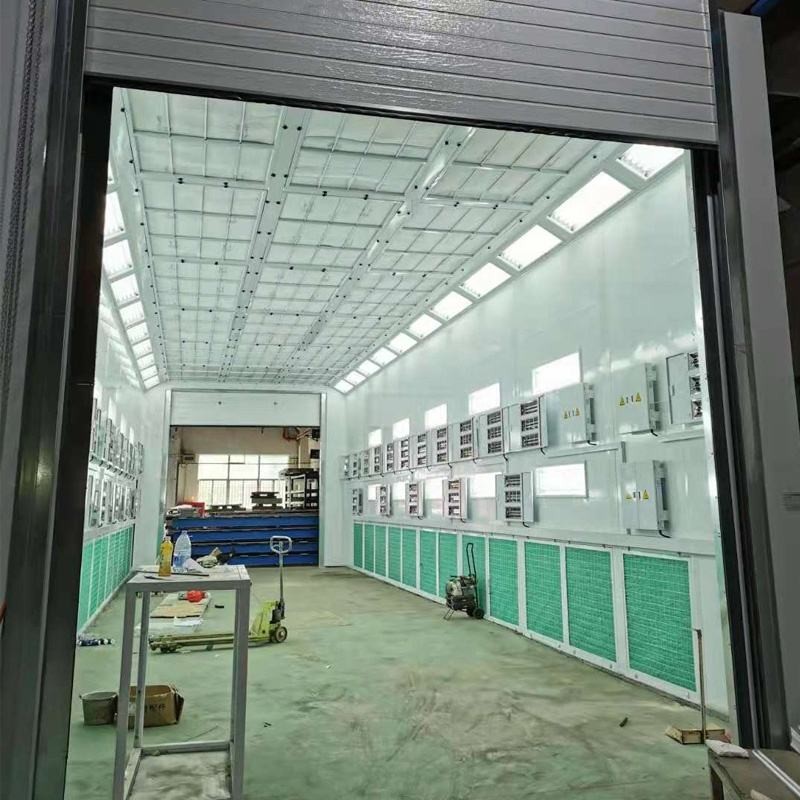

| আলোকসজ্জা |
উপরের আলোঃ 20 টি গ্রুপ × 4 পিসি = 80 পিসি 18W ল্যাম্প
কোমর আলোঃ 22 টি গ্রুপ × 4 পিসি = 88 পিসি 18W ল্যাম্প টিউব, LED
ল্যাম্প টিউব, বিস্ফোরণ-প্রতিরোধী লাইট বক্স
আলোকসজ্জা ≥1000Lux
|
|

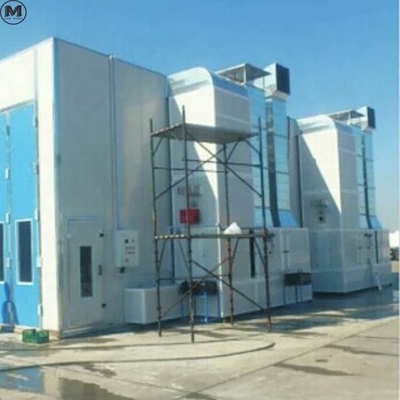

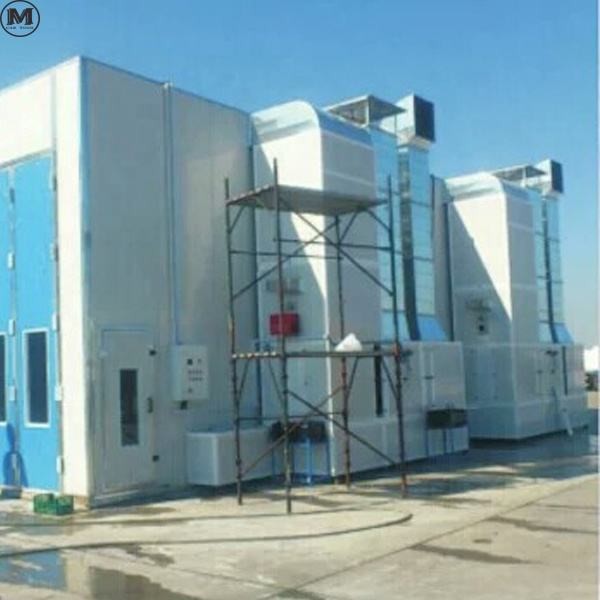

এয়ার ইউনিট
ইনস্টলেশন
|
পাশ থেকে বায়ু ইনলেট, পিছন থেকে নিষ্কাশন, বর্গাকার নল
ঢালাই + অ্যালুমিনিয়াম টি ফ্রেম, সাদা পেইন্ট, উচ্চ-শক্তির মেশিন তৈরি 20 মিমি পুরু রক উল বোর্ড মাস্ক
|
|
মেকআপ
এয়ার ইউনিট
(২টি গ্রুপ)
|
প্রতিটি গ্রুপ 2 বহিরাগত ঘূর্ণনকারী ডাবল ইনপুট সেন্ট্রিফুগাল ফ্যান দিয়ে সজ্জিত, একক মোটর শক্তিঃ 7.5KW; মোট প্রবাহঃ 40000m3 / h, লোড ছাড়াই বায়ু গতিঃ 0.25m / s; বায়ু সরবরাহ বায়ুসংক্রান্ত সামঞ্জস্য ডিম্পার,সাইকেল স্টার্ট বায়ুসংক্রান্ত ডাম্পার . |
|
ক্লান্ত
এয়ার ইউনিট
(২টি গ্রুপ)
|
প্রতিটি গ্রুপ 1 ডাবল ইনপুট সেন্ট্রিফুগাল ফ্যান, পলি ড্রাইভ, একক মোটর শক্তি দিয়ে সজ্জিতঃ 11KW; মোট প্রবাহঃ 4000m3 / ঘন্টা, লোড ছাড়াই বাতাসের গতিঃ 0.25m/s; নিষ্কাশন ম্যানুয়াল সমন্বয় ডাম্পার। |
|
গরম করা
সিস্টেম
(২টি সেট)
|
প্রতিটি গ্রুপ একটি Riello RG5S ডিজেল বার্নার দিয়ে সজ্জিত করা হয়
সর্বোচ্চ তাপ শক্তি ২৬০০০ কেডব্লিউ; ৩০৪ স্টেইনলেস স্টীল তাপ বিনিময় চুলা দিয়ে সজ্জিত; তাপমাত্রা বৃদ্ধি পেইন্টিংঃ ২০ ডিগ্রি সেলসিয়াস (স্প্রেশিং অবস্থায় ০ ডিগ্রি সেলসিয়াস থেকে ২০ ডিগ্রি সেলসিয়াস); বেকিং পেইন্টঃ১০-১৫ মিনিট (২০ ডিগ্রি থেকে ৬০ ডিগ্রি সেলসিয়াস পর্যন্ত) পেইন্টের অবস্থা. (প্রাকৃতিক গ্যাস গরম, বৈদ্যুতিক গরম
টিউব হিটিং, এবং ইনফ্রারেড বেকিং ল্যাম্প হিটিং নির্বাচন করা যেতে পারে)
|
|
ফিল্টারিং
সিস্টেম
|
বায়ু সরবরাহ প্রাথমিক ফিল্টার কাঁচাঃ EN 779 স্তরঃ G3
2 নিম্ন উচ্চ দক্ষতা ফিল্টারিংঃ পূর্ণ গভীরতা ত্রিমাত্রিক ভিস্কোস; EN799 স্তরঃ F5,
3 গ্লাস ফাইবার পেইন্ট-প্রতিরোধী কটন ডক ফিল্টারঃ EN 779 স্তরঃ G3;
4. সক্রিয় কার্বন কণা ফিল্টারিংঃ নিষ্কাশন গ্যাসে বেঞ্জেন এবং ক্সিলিন শোষণ করে
|
| ইলেকট্রনিক নিয়ন্ত্রণ ব্যবস্থা |
স্প্রে পেইন্টিং, গরম স্প্রে পেইন্টিং, বেকিং পেইন্ট, শুকানোর সময় সেটিং, আলোর সুইচ, ত্রুটি সূচক আলো, তাপমাত্রা নিয়ামক, পাওয়ার সুইচ, জরুরী স্টপ সুইচ, টাইমার,তাপমাত্রা সীমাবদ্ধকারী, এম্পমিটার, ভোল্টমিটার, চাপমাপ, চাপ এলার্ম |
|
পাইপলাইন
সিস্টেম
|
বায়ু যোগান এবং নিষ্কাশন প্রতিটি গ্রুপ 10 00 x 10 00 x 1000 মিমি সোজা বায়ু নল, 10 00 x 10 00 মিমি 90 ° কনুই 1 বিভাগ, এবং 10 00 x 10 00 মিমি 45 ° কনুই 1 বিভাগের 4 বিভাগ দিয়ে সজ্জিত করা হয়; |
| মোট ক্ষমতা |
৫৬ কিলোওয়াট |

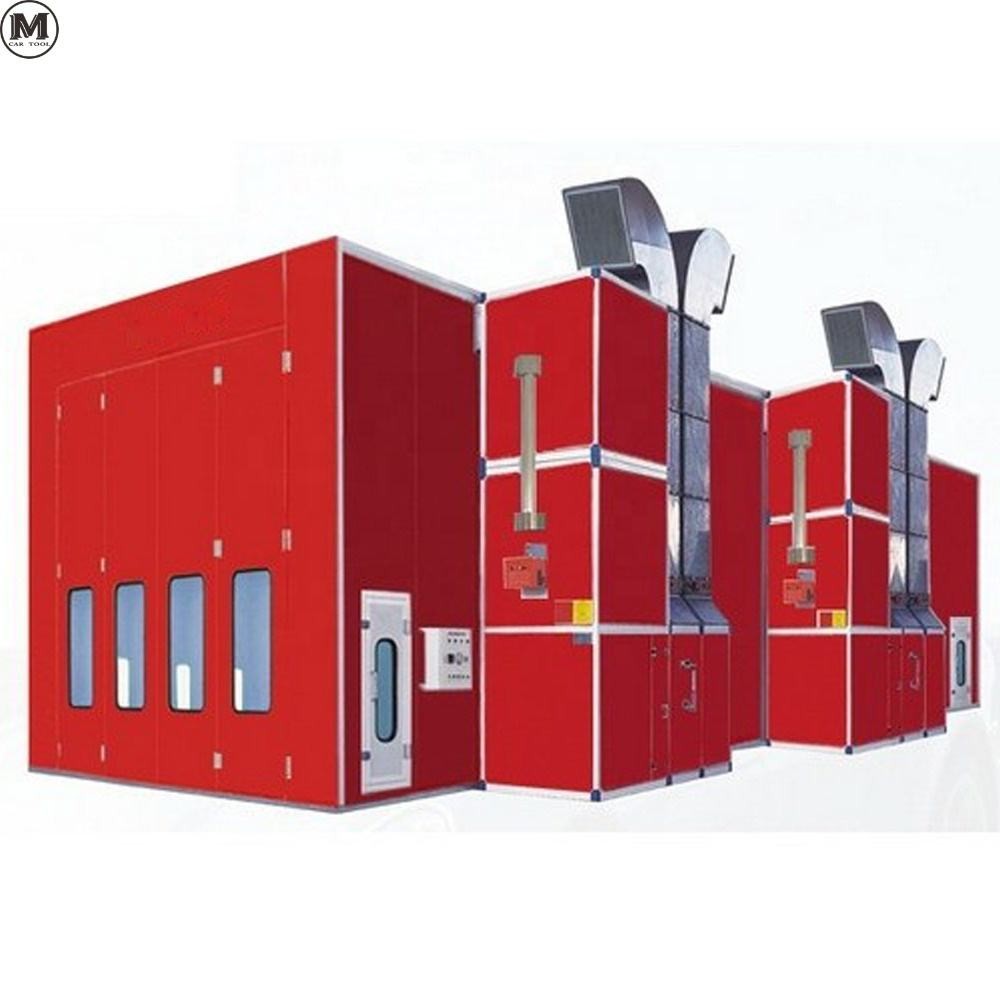

বড় আকারের অটোমোবাইল স্প্রে কক্ষ শীর্ষস্থানীয় প্রযুক্তিগত স্পেসিফিকেশন সঙ্গে বিভিন্ন চাহিদা পূরণ করার জন্য ডিজাইন করা হয়
এবং অভিযোজিত বৈশিষ্ট্য। অভ্যন্তরীণ মাত্রা 6900 × 3900 × 2650 মিমি (এল × ডাব্লু × এইচ),(কাস্টমাইজ করা যেতে পারে)
যখন বাইরের পরিমাপ 7000 × 5350 × 3400 মিমি (এল × ডাব্লু × এইচ) ।
গ্যালভানাইজড শীট বাঁকানো হর্ডিং বৈশিষ্ট্য, বর্গাকার টিউব এবং একটি মেঝে গ্রিড দ্বারা সমর্থিত, একটি সামগ্রিক লোড বহন নিশ্চিত
২.৪ টন ক্ষমতা, প্রয়োজন অনুযায়ী নিয়ন্ত্রিত।
প্রধান সামনের দরজা, 3000 × 2600 মিমি (W × H), স্কয়ার টেম্পারেড গ্লাস উইন্ডো এবং EPS ফিলিং সহ তিনটি পাতার রয়েছে।
একটি অতিরিক্ত কাজ দরজা, আকার 800 × 2000mm (W × H), একটি চাপ লক এবং পর্যবেক্ষণ উইন্ডো অন্তর্ভুক্ত।
ইপিএস দেয়াল প্যানেল এবং গ্যালভানাইজড শীট ছাদ স্ট্যান্ডার্ড আইসোলেশন প্রদান করে।
আলোর সিস্টেমটি 32 টি শীর্ষ এবং 16 টি কোমর এলইডি ল্যাম্পের সাথে 1000Lux এর বেশি সরবরাহ করে। বায়ু ইউনিট দক্ষতার সাথে পরিচালনা করে
ইনপুট এবং নিষ্কাশন, সর্বোত্তম গরম করার জন্য একটি Riello RG5S বার্নার দ্বারা সাহায্য। ব্যাপক পরিস্রাবণ সিস্টেম নিশ্চিত করে
একটি পরিষ্কার কাজের পরিবেশ, যখন ইলেকট্রনিক কন্ট্রোল সিস্টেম সঠিক অপারেশন নিয়ন্ত্রণ প্রদান করে।
প্রয়োজনীয়তা 17kW. ((কস্টমাইজ করা যাবে)
