স্প্রে বুথে এয়ার ইউনিট ইনস্টলেশনের জন্য স্কয়ার টিউব ওয়েল্ডিং এবং অ্যালুমিনিয়াম ফ্রেম

MOQ:	1
মূল্য:	USD5000-USD10000/SET
স্ট্যান্ডার্ড প্যাকেজিং:	নিয়মিত ফিল্ম এবং শক্ত কাগজ সঙ্গে
ডেলিভারি সময়:	আমানতের 15 দিন পরে
পেমেন্ট পদ্ধতি:	টি/টি
সরবরাহ ক্ষমতা:	30 সেট/মাস

বিস্তারিত তথ্য

পণ্য বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল

পরিচিতিমুলক নাম

CoatTech

সাক্ষ্যদান

মডেল নম্বার

Bbooth-A7

ভারী-শুল্ক শিল্প স্প্রে

বিদ্যুৎ সরবরাহ::

380V/50Hz/3ph বা অন্যান্য বিকল্প

শক্তি ব্যবহার::

ডিজেল, গ্যাস, বাষ্প, বৈদ্যুতিক বা অন্যান্য বিকল্প

প্রধান দরজা::

ভাঁজ শৈলী বা বৈদ্যুতিক রোলিং স্টাইল

মোটর::

চাইনিজ ব্র্যান্ড বা আমদানি ব্র্যান্ড

নিয়ন্ত্রণ সিটেম::

স্যুইচ স্টাইল বা পিএলসি টাচ স্ক্রিন নিয়ন্ত্রণ

প্রাচীর::

বিকল্পের জন্য ধাতব শেল্ড, ইপিএস, পিইউ এর রক উল

সাদা বা অন্যান্য বিকল্প

আবেদন::

বাস/ট্রাক বা অন্যান্য ধাতব পণ্য

শক্তি উত্স::

জল, বিদ্যুৎ, গ্যাস

আবরণ:

10-25µm

ডিমেনশন::

যেমন প্রয়োজন

নয়েজ লেভেল:

≤80 ডিবি

আকার:

উপাদান:

ইস্পাত

ব্যবহার:

স্বয়ংচালিত পেইন্টিং, আসবাবপত্র পেইন্টিং, শিল্প পেইন্টিং

ফিল্টার সিস্টেম:

সিলিং ফিল্টার, ফাইবারগ্লাস ফিল্টার, সক্রিয় কার্বন ফিল্টার

দরজার ধরন:

রোল-আপ ডোর/কাস্টমাইজড

পণ্যের ধরন:

স্প্রে বুথ

লাইটিং:

হিটিং সিস্টেম:

রিলো ব্র্যান্ড বার্নার

বায়ু প্রবাহ:

25000m³/ঘন্টা

নিয়ন্ত্রণ ব্যবস্থা:

পিএলসি কন্ট্রোল প্যানেল

শক্তি:

18.5KW/কাস্টমাইজড

ভোল্টেজ:

3*380V 1*220V

বিশেষভাবে তুলে ধরা:

বাস অভ্যন্তরীণ পেইন্ট কক্ষ

সাদা অভ্যন্তরীণ পেইন্ট কক্ষ

বাসের বড় আকারের স্প্রে বুথ

পণ্য বিবরণ

স্প্রে কক্ষের বায়ু ইউনিট ইনস্টলেশন পাশ থেকে বায়ু ইনলেট এবং পিছন থেকে নিষ্কাশন অন্তর্ভুক্ত, ব্যবহার

স্কয়ার টিউব ওয়েল্ডিং এবং একটি অ্যালুমিনিয়াম টি ফ্রেম সাদা পেইন্ট এবং উচ্চ শক্তির মেশিন তৈরি 20mm সঙ্গে

ঘন পাথর উল বোর্ড মাস্ক। এই নকশা দক্ষ বায়ু প্রবাহ ব্যবস্থাপনা নিশ্চিত করে, পরিষ্কার বায়ু বজায় রাখে

রবল বায়ু ইউনিট ইনস্টলেশন সর্বোত্তম অপারেশন সমর্থন করে

স্প্রে ক্যাবিনের, সামগ্রিক পেইন্টিং মান উন্নত।

1কেবিনের কাঠামো ও মাত্রা

স্পেসিফিকেশন	বিস্তারিত
অভ্যন্তরীণ কর্মক্ষেত্র	15,100 (L) × 6,000 (W) × 6,000 (H) মিমি
বাহ্যিক পদচিহ্ন	15,230 (L) × 6,990 (W) × 6,600 (H) মিমি
দেয়াল নির্মাণ	৭০ মিমি ইপিএস স্যান্ডউইচ প্যানেল (সাদা); ডাবল স্কিনড ০.৪২৬ মিমি ইস্পাত; জিহ্বা ও গ্রুভ সমাবেশ।
ছাদের নির্মাণ	50 মিমি ইপিএস প্যানেল; গ্যালভানাইজড স্টিলের ত্বক।
মেঝে / বেস	দুই-রেখা কনফিগারেশন; ভারী দায়িত্ব 30x4 সমতল বার + 8 মিমি বাঁকা ইস্পাত গ্রিড; গ্রাউন্ড-স্তরের এক্সট্রাকশন।

2. অ্যাক্সেস এবং এন্ট্রি সিস্টেম

এন্ট্রি প্রকার	কনফিগারেশন
প্রধান প্রবেশদ্বার	4-ফোল্ড শীট মেটাল ডোর (4,000 W × 4,600 H মিমি); টেম্পারেড গ্লাস ভিউপোর্ট; ইপিএস কোর।(ঐচ্ছিকঃ বৈদ্যুতিক রোলার শাটার)
কর্মী দরজা	2 ইউনিট (800 W × 2,000 H মিমি); সুরক্ষা চাপ লক এবং পর্যবেক্ষণ গ্লাস দিয়ে সজ্জিত।

3. বায়ুচলাচল ও বায়ু প্রবাহ কনফিগারেশন

সিস্টেম	মোটর ও পারফরম্যান্স
ইনটেক সমাবেশ	অনুরাগী:৪x ডাবল ইনলেট সেন্ট্রিফুগাল (বাহ্যিক রটার) শক্তিঃ২টি গ্রুপ (সমগ্র ৪টি ভ্যান); মোটর প্রতি ৭.৫ কিলোওয়াট বায়ুর পরিমাণঃ40,000 m3/h প্রবাহ নিয়ন্ত্রণঃনিউম্যাটিক ডাম্পার
এক্সট্রাকশন সমাবেশ	অনুরাগী:2x বেল্ট ড্রাইভ সেন্ট্রিফুগাল শক্তিঃমোটর প্রতি ১১ কিলোওয়াট বায়ুর পরিমাণঃ4,000 m3/h (নামমাত্র) প্রবাহ নিয়ন্ত্রণঃম্যানুয়াল ডাম্পার
ডুটিং কিট	প্রতি গ্রুপে স্ট্রেইট ডক্ট (4x), 90° এলকো (1x), 45° এলকো (1x) অন্তর্ভুক্ত।

4. গরম ও তাপীয় প্রক্রিয়াকরণ

উপাদান	স্পেসিফিকেশন
বার্নার ইউনিট	২x রিওলো আরজি৫এস (ডিজেল চালিত)
তাপ এক্সচেঞ্জার	উচ্চ দক্ষতা SUS304 স্টেইনলেস স্টীল
তাপ ক্ষমতা	সর্বাধিক আউটপুটঃ ২৬,০০০ কিলোওয়াট
পারফরম্যান্স	স্প্রে করাঃতাপমাত্রা 20°C বৃদ্ধি বেকিং:৬০°সি লক্ষ্যমাত্রা (১০/১৫ মিনিট র্যাম্প-আপ)

5. ফিল্টারেশন হিয়ারারচি

স্টেজ	ফিল্টার মিডিয়া	স্ট্যান্ডার্ড
ইনপুট (প্রাক ফিল্টার)	প্রাইমারি পকেট কটন	EN 779 / G3
সিলিং (ফাইন)	পূর্ণ গভীরতা ভিস্কোজ উচ্চ দক্ষতা মিডিয়া	EN 779 / F5
মেঝে (আটককারী)	ফাইবারগ্লাস পেইন্ট-স্টপ ম্যাট	EN 779 / G3
নির্গমন (রাসায়নিক)	সক্রিয় কার্বন গ্রানুলস	ভিওসি/গন্ধ অপসারণ

6. বৈদ্যুতিক ও আলোকসজ্জা

বৈশিষ্ট্য	বিস্তারিত
মোট পাওয়ার লোড	৫৬ কিলোওয়াট
সিলিং লাইট	20 ফিক্সচার (প্রতিটিতে 4 টি টিউব) = 80 টিউব
সাইড ওয়াল লাইট	22 ফিক্সচার (প্রতিটি ৪ টি টিউব) = ৮৮ টিউব
আলোর তীব্রতা	≥ 1000 Lux
কন্ট্রোল প্যানেল	ফাংশনঃ মোড সুইচ (স্প্রে / বেক), তাপমাত্রা নিয়ন্ত্রণ, টাইমার, জরুরী স্টপ, চাপ বিপদাশঙ্কা, ব্যর্থতা সূচক।

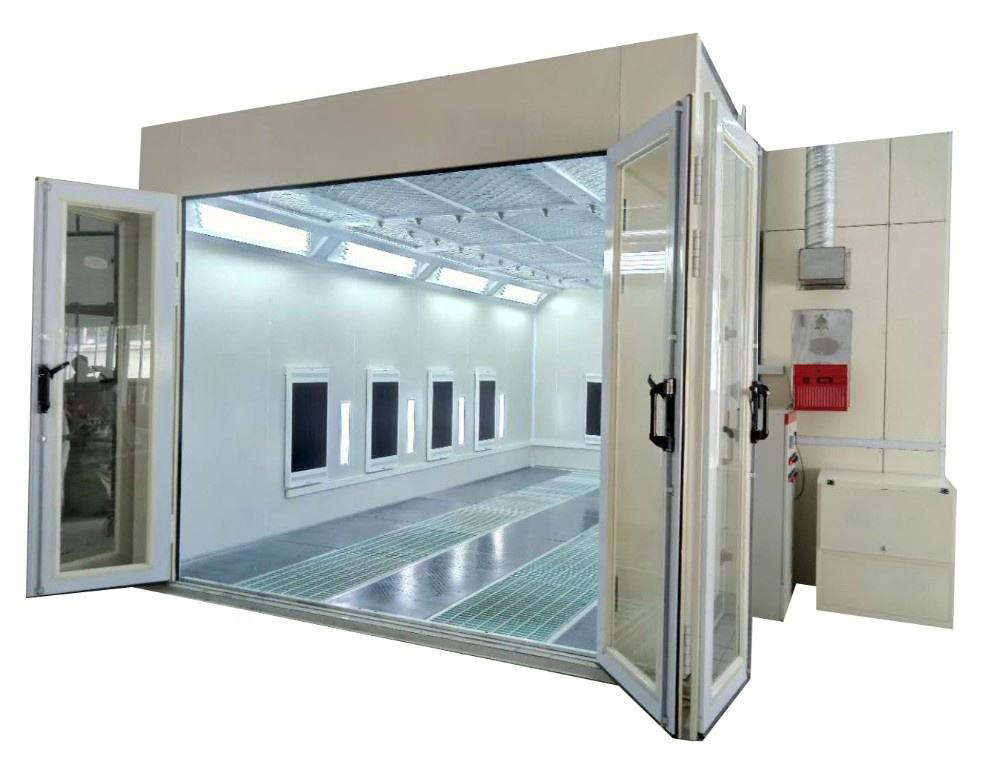

স্প্রে বুথে এয়ার ইউনিট ইনস্টলেশনের জন্য স্কয়ার টিউব ওয়েল্ডিং এবং অ্যালুমিনিয়াম ফ্রেম 0

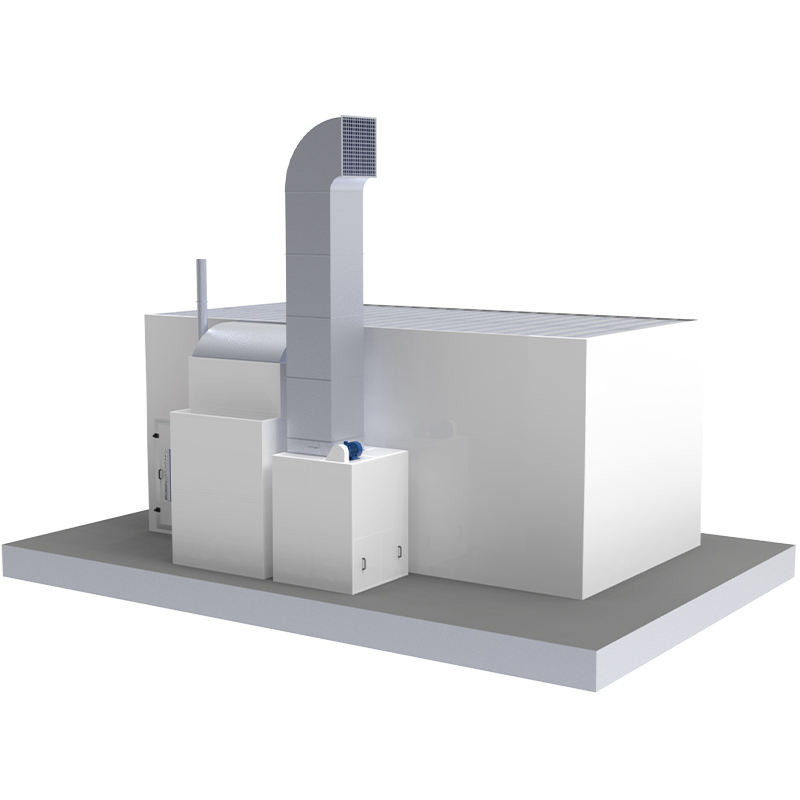

স্প্রে বুথে এয়ার ইউনিট ইনস্টলেশনের জন্য স্কয়ার টিউব ওয়েল্ডিং এবং অ্যালুমিনিয়াম ফ্রেম 1

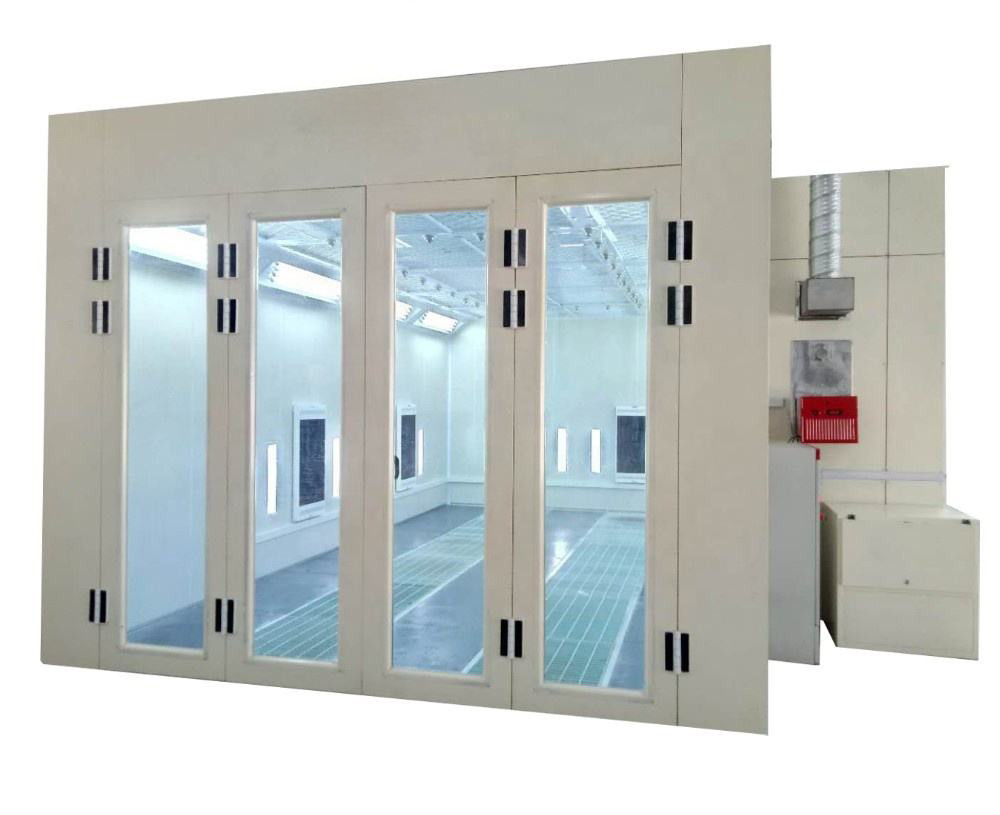

স্প্রে বুথে এয়ার ইউনিট ইনস্টলেশনের জন্য স্কয়ার টিউব ওয়েল্ডিং এবং অ্যালুমিনিয়াম ফ্রেম 2

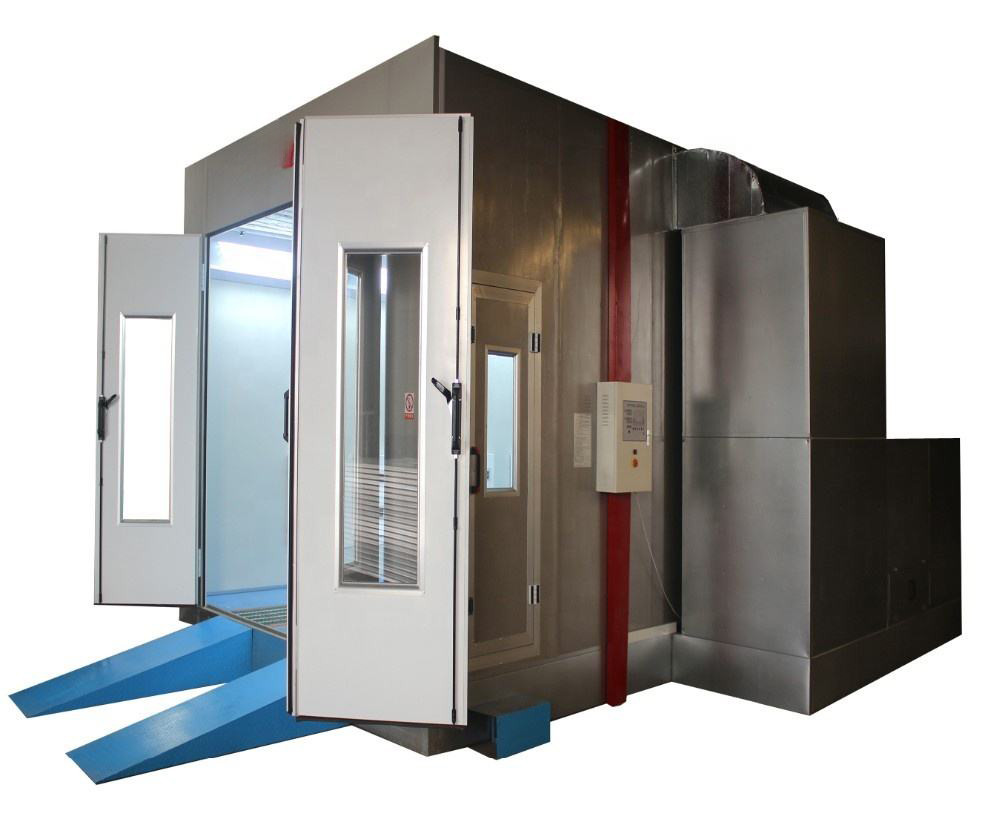

স্প্রে বুথে এয়ার ইউনিট ইনস্টলেশনের জন্য স্কয়ার টিউব ওয়েল্ডিং এবং অ্যালুমিনিয়াম ফ্রেম 3

বড় আকারের অটোমোবাইল স্প্রে কক্ষ শীর্ষস্থানীয় প্রযুক্তিগত স্পেসিফিকেশন সঙ্গে বিভিন্ন চাহিদা পূরণ করার জন্য ডিজাইন করা হয়

এবং অভিযোজিত বৈশিষ্ট্য। অভ্যন্তরীণ মাত্রা 6900 × 3900 × 2650 মিমি (এল × ডাব্লু × এইচ),(কাস্টমাইজ করা যেতে পারে)

যখন বাইরের পরিমাপ 7000 × 5350 × 3400 মিমি (এল × ডাব্লু × এইচ) ।

গ্যালভানাইজড শীট বাঁকানো হর্ডিং বৈশিষ্ট্য, বর্গাকার টিউব এবং একটি মেঝে গ্রিড দ্বারা সমর্থিত, একটি সামগ্রিক লোড বহন নিশ্চিত

২.৪ টন ক্ষমতা, প্রয়োজন অনুযায়ী নিয়ন্ত্রিত।

প্রধান সামনের দরজা, 3000 × 2600 মিমি (W × H), স্কয়ার টেম্পারেড গ্লাস উইন্ডো এবং EPS ফিলিং সহ তিনটি পাতার রয়েছে।

একটি অতিরিক্ত কাজ দরজা, আকার 800 × 2000mm (W × H), একটি চাপ লক এবং পর্যবেক্ষণ উইন্ডো অন্তর্ভুক্ত।

ইপিএস দেয়াল প্যানেল এবং গ্যালভানাইজড শীট ছাদ স্ট্যান্ডার্ড আইসোলেশন প্রদান করে।

আলোর সিস্টেম 32 শীর্ষ এবং 16 কোমর LED ল্যাম্প সঙ্গে 1000Lux উপর প্রদান করে। বায়ু ইউনিট দক্ষতার সাথে পরিচালনা করে

ইনপুট এবং নিষ্কাশন, সর্বোত্তম গরম করার জন্য একটি Riello RG5S বার্নার দ্বারা সাহায্য। ব্যাপক পরিস্রাবণ সিস্টেম নিশ্চিত করে

একটি পরিষ্কার কাজের পরিবেশ, যখন ইলেকট্রনিক কন্ট্রোল সিস্টেম সঠিক অপারেশন নিয়ন্ত্রণ প্রদান করে।

প্রয়োজনীয়তা 17kW. ((কস্টমাইজ করা যাবে)

স্প্রে বুথে এয়ার ইউনিট ইনস্টলেশনের জন্য স্কয়ার টিউব ওয়েল্ডিং এবং অ্যালুমিনিয়াম ফ্রেম 4

স্প্রে বুথে এয়ার ইউনিট ইনস্টলেশনের জন্য স্কয়ার টিউব ওয়েল্ডিং এবং অ্যালুমিনিয়াম ফ্রেম 5

স্প্রে বুথে এয়ার ইউনিট ইনস্টলেশনের জন্য স্কয়ার টিউব ওয়েল্ডিং এবং অ্যালুমিনিয়াম ফ্রেম 6

স্প্রে বুথে এয়ার ইউনিট ইনস্টলেশনের জন্য স্কয়ার টিউব ওয়েল্ডিং এবং অ্যালুমিনিয়াম ফ্রেম 7
